Opłatekłączenie jest niezwykle ważną technologią w produkcji półprzewodników. Wykorzystuje metody fizyczne lub chemiczne do łączenia ze sobą dwóch gładkich i czystych płytek w celu osiągnięcia określonych funkcji lub pomocy w procesie produkcji półprzewodników. Jest to technologia promująca rozwój technologii półprzewodników w kierunku wysokiej wydajności, miniaturyzacji i integracji i jest szeroko stosowana w produkcji układów mikroelektromechanicznych (MEMS), układów nanoelektromechanicznych (NEMS), mikroelektroniki i optoelektroniki.
Technologie łączenia płytek dzielą się na łączenie tymczasowe i łączenie trwałe.
Tymczasowe wiązanieto proces stosowany w celu zmniejszenia ryzyka związanego z przetwarzaniem ultracienkich płytek poprzez związanie ich z powierzchnią nośną przed rozcieńczeniem w celu zapewnienia mechanicznego wsparcia (ale nie połączenia elektrycznego). Po zakończeniu mechanicznego podbudowy wymagany jest proces odspojenia metodą termiczną, laserową i chemiczną.
Trwałe wiązanieto proces stosowany w integracji 3D, MEMS, TSV i innych procesach pakowania urządzeń w celu utworzenia nieodwracalnego połączenia struktury mechanicznej. Trwałe wiązanie dzieli się na dwie następujące kategorie w zależności od tego, czy występuje warstwa pośrednia:
1. Klejenie bezpośrednie bez warstwy pośredniej
1)Połączenie fuzyjnejest stosowany w produkcji płytek SOI, klejeniu MEMS, Si-Si lub SiO₂-SiO₂.

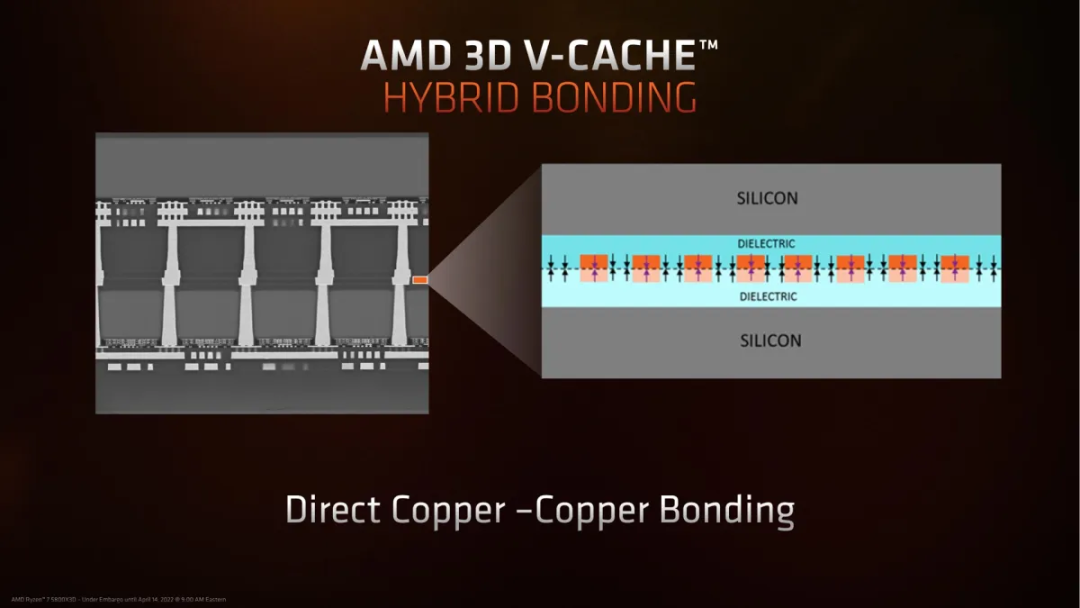

2)Wiązanie hybrydoweznajduje zastosowanie w zaawansowanych procesach pakowania, takich jak TSV, HBM.
3)Wiązanie anodowejest stosowany w panelach wyświetlaczy i MEMS.
2. Bezpośrednie połączenie z warstwą pośrednią
1)Klejenie pastą szklanąjest stosowany w panelach wyświetlaczy i MEMS.

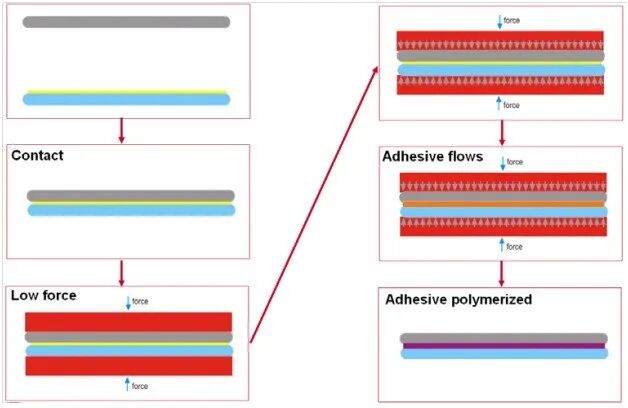

2)Klejeniejest stosowany w opakowaniach na poziomie wafla (MLP).

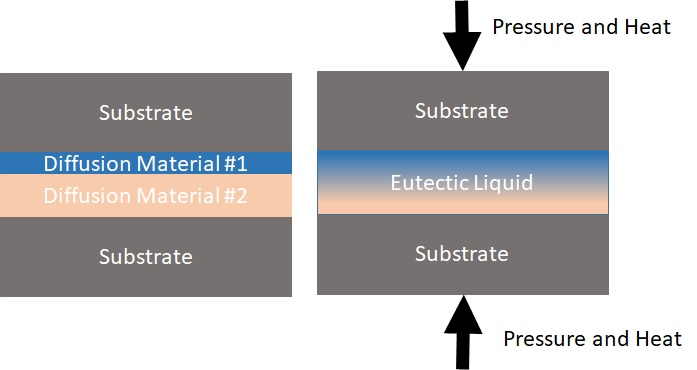

3)Wiązanie eutektycznejest stosowany w opakowaniach MEMS i urządzeniach optoelektronicznych.

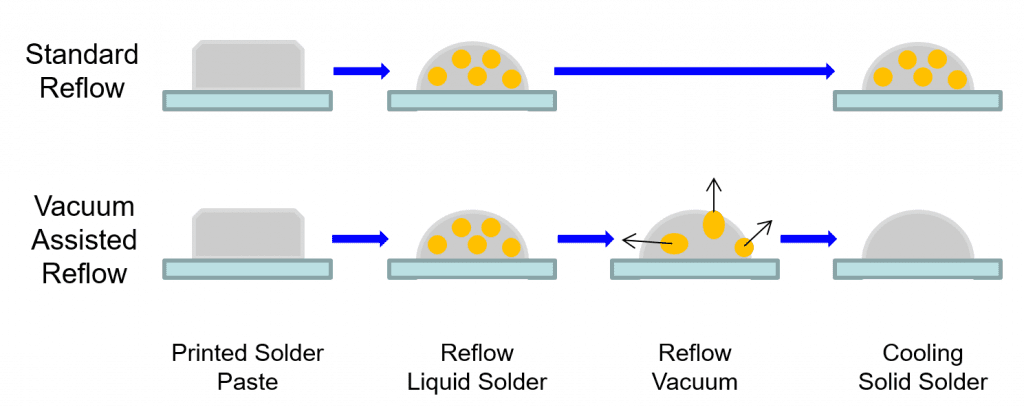

4)Połączenie lutowane rozpływowojest stosowany w klejeniu WLP i mikrouderzeniach.

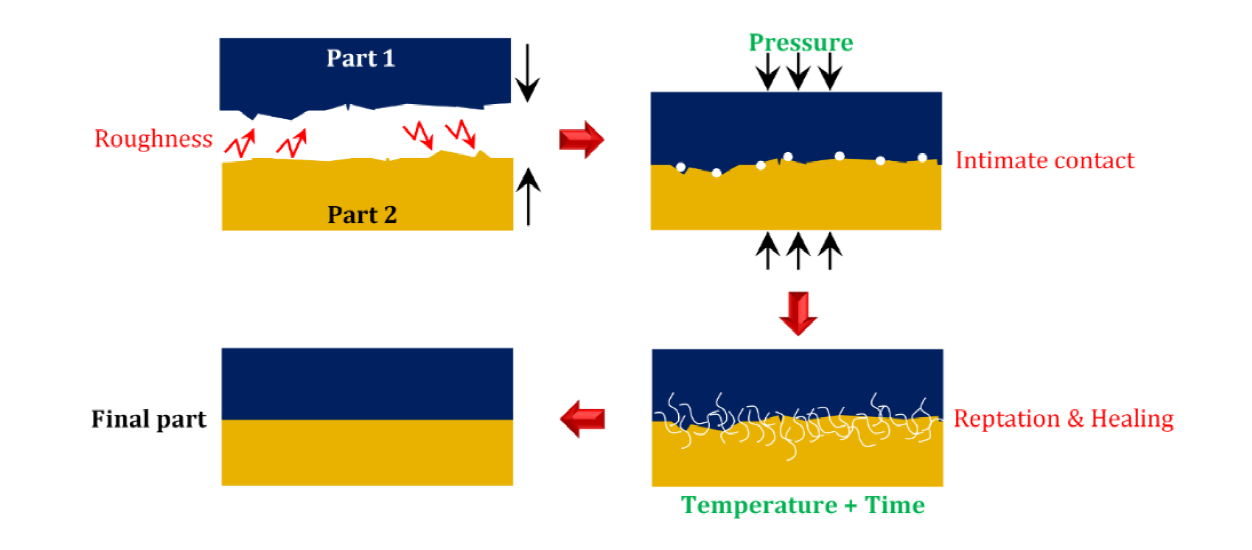

5)Łączenie termokompresyjne metalijest stosowany w układaniu HBM, COWOS, FO-WLP.
