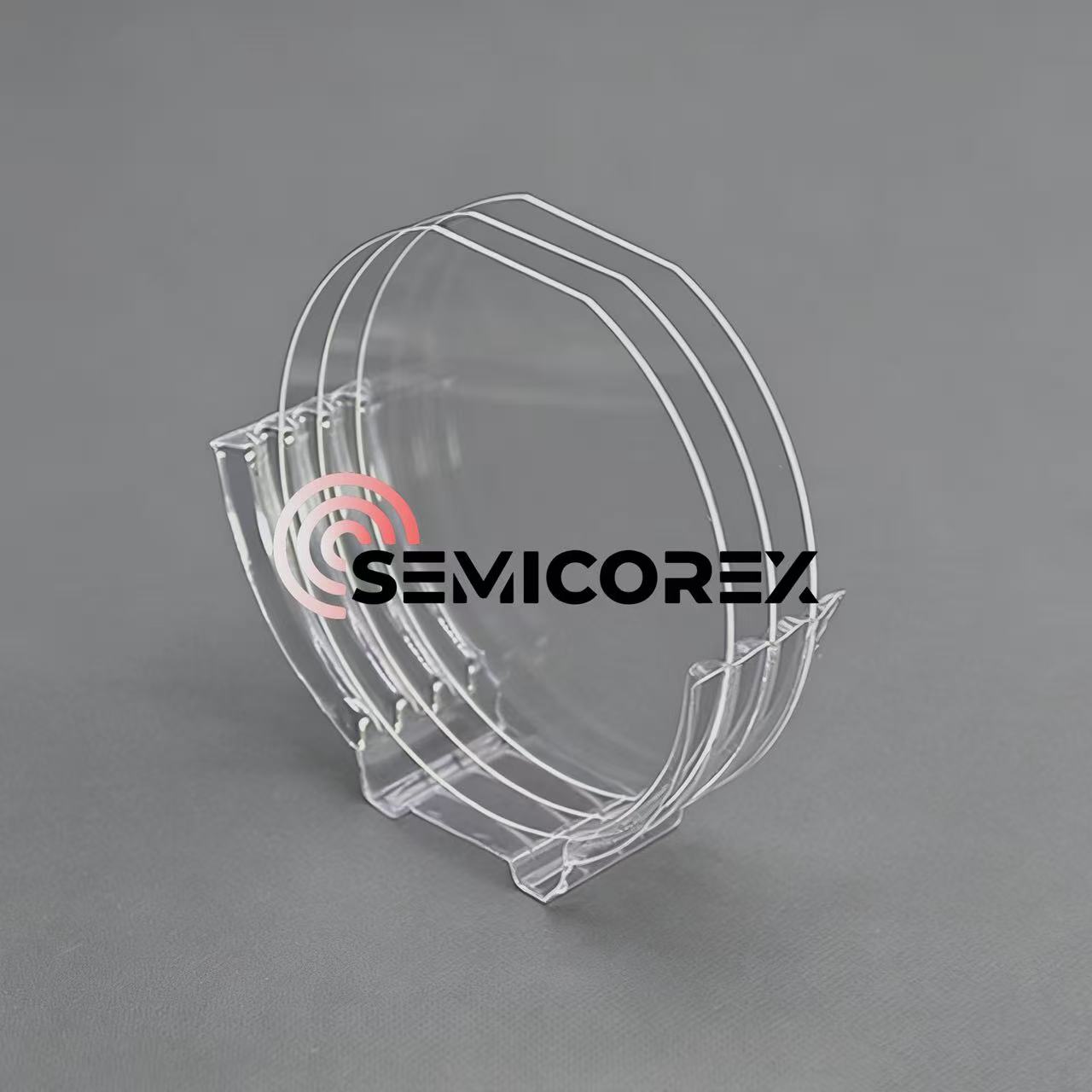

Co to jest płytka półprzewodnikowa?

Płytka półprzewodnikowa to cienki, okrągły kawałek materiału półprzewodnikowego, który służy jako podstawa do produkcji układów scalonych (IC) i innych urządzeń elektronicznych. Płytka zapewnia płaską i jednolitą powierzchnię, na której zbudowane są różne elementy elektroniczne.

Proces produkcji płytek składa się z kilku etapów, obejmujących hodowlę dużego monokryształu pożądanego materiału półprzewodnikowego, pocięcie kryształu na cienkie płytki za pomocą piły diamentowej, a następnie polerowanie i czyszczenie płytek w celu usunięcia wszelkich defektów powierzchniowych i zanieczyszczeń. Powstałe wafle mają bardzo płaską i gładką powierzchnię, co ma kluczowe znaczenie dla późniejszych procesów produkcyjnych.

Po przygotowaniu płytki poddawane są szeregowi procesów produkcyjnych półprzewodników, takich jak fotolitografia, trawienie, osadzanie i domieszkowanie, w celu stworzenia skomplikowanych wzorów i warstw wymaganych do budowy komponentów elektronicznych. Procesy te są powtarzane wielokrotnie na pojedynczej płytce w celu utworzenia wielu układów scalonych lub innych urządzeń.

Po zakończeniu procesu produkcyjnego poszczególne wióry są oddzielane poprzez krojenie wafla wzdłuż określonych linii. Oddzielone chipy są następnie pakowane w celu ich ochrony i zapewnienia połączeń elektrycznych umożliwiających integrację z urządzeniami elektronicznymi.

Różne materiały na waflu

Płytki półprzewodnikowe są wykonane głównie z monokrystalicznego krzemu ze względu na jego obfitość, doskonałe właściwości elektryczne i kompatybilność ze standardowymi procesami produkcji półprzewodników. Jednakże, w zależności od konkretnych zastosowań i wymagań, do produkcji płytek można zastosować również inne materiały. Oto kilka przykładów:

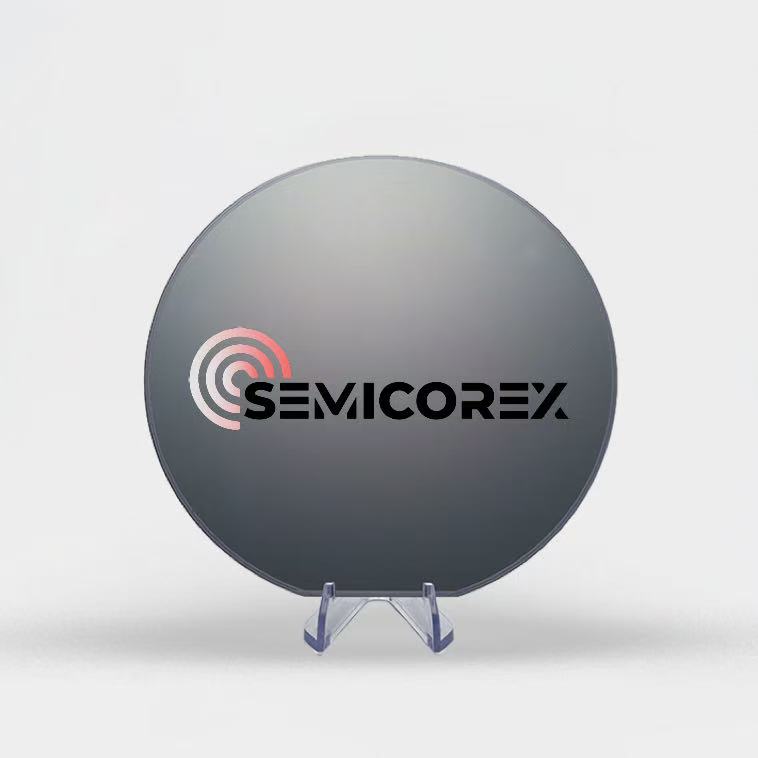

Węglik krzemu (SiC): SiC to materiał półprzewodnikowy o szerokiej przerwie wzbronionej, znany z doskonałej przewodności cieplnej i odporności na wysokie temperatury. Płytki SiC są stosowane w urządzeniach elektronicznych dużej mocy, takich jak przetwornice mocy, falowniki i komponenty pojazdów elektrycznych.

Azotek galu (GaN): GaN to materiał półprzewodnikowy o szerokiej przerwie energetycznej i wyjątkowych możliwościach przenoszenia mocy. Płytki GaN wykorzystywane są do produkcji urządzeń energoelektronicznych, wzmacniaczy wysokiej częstotliwości oraz diod LED (diod elektroluminescencyjnych).

Arsenek galu (GaAs): GaAs to kolejny powszechnie stosowany materiał na płytki, szczególnie w zastosowaniach wymagających wysokiej częstotliwości i dużych prędkości. Płytki GaAs zapewniają lepszą wydajność w przypadku niektórych urządzeń elektronicznych, takich jak urządzenia RF (częstotliwość radiowa) i urządzenia mikrofalowe.

Fosforek indu (InP): InP to materiał o doskonałej ruchliwości elektronów i jest często stosowany w urządzeniach optoelektronicznych, takich jak lasery, fotodetektory i szybkie tranzystory. Płytki InP nadają się do zastosowań w komunikacji światłowodowej, komunikacji satelitarnej i szybkiej transmisji danych.
