Jakie jest nacięcie na waflach?

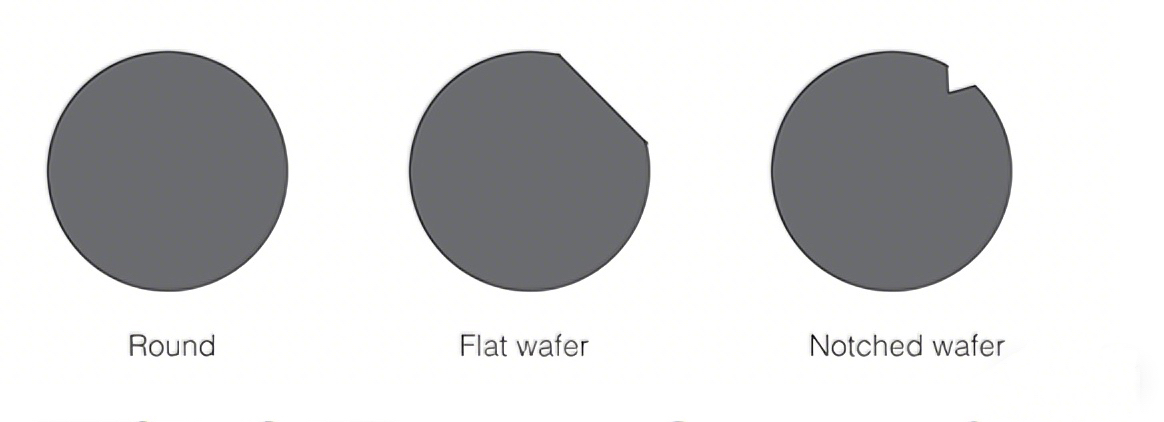

Nacięcie waflowe to rowek w kształcie litery V lub U na krawędzi apłytka półprzewodnikowa. Nie jest to wada powstająca w procesie produkcyjnym, ale celowo zaprojektowany krytyczny znacznik strukturalny, którego podstawowa funkcja polega na umożliwieniu precyzyjnego określenia położenia i orientacji płytki. Płaska płytka była używana jako oznaczenie orientacyjne we wczesnych stadiach rozwoju technologii płytek. Jednakże w miarę stopniowego zwiększania się rozmiarów płytek, konstrukcja z płaską krawędzią zajmowała bardziej efektywny obszar, w związku z czym była stopniowo zastępowana przez bardziej kompaktowe wycięcie.

Jaka jest funkcja wycięcia waflowego?

Produkcja chipów to proces w skali nanometrowej, w którym jakiekolwiek odchylenie kierunku może prowadzić do awarii obwodu. Wycięcie w waflu, służące jako oznaczenie orientacyjne, umożliwia maszynom litograficznym i trawiącym szybką identyfikację orientacji kryształu wafla, zapewniając dokładne wyrównanie na każdym etapie procesu. Każdy chip jest umieszczony na płytce zgodnie z nacięciem, podobnym do południka zerowego. Ta genialna konstrukcja umożliwia litografowanie i układanie wzorów obwodów z wycięciem jako punktem odniesienia. Ponadto ramiona robotyczne wykorzystują nacięcie wafla w celu rozróżnienia przedniej/tylnej strony wafla i jego orientacji na wysoce zautomatyzowanej linii produkcyjnej, co znacznie zapobiega uszkodzeniom płytek lub błędom procesu spowodowanym niewłaściwą obsługą. Jeżeli nacięcie zostanie zanieczyszczone lub uszkodzone, cała płytka może zostać odrzucona jako niezgodna.

Nacięcie waflowe odgrywa również kluczową rolę w poprawie wydajności produkcji chipów. Ponieważ krawędzie płytek są podatne na defekty, takie jak linie poślizgu i pęknięcia podczas produkcji, precyzyjne pozycjonowanie za pomocą nacięć umożliwia sprzętowi dokładne unikanie tych wadliwych obszarów, zmniejszając w ten sposób ilość odpadów. Nowoczesne linie produkcyjne wykorzystują również technologie, takie jak obrót zawieszenia pneumatycznego do operacji znajdowania krawędzi. Służąc jako znacznik do bezdotykowego wykrywania, nacięcie w płytce nie tylko pozwala uniknąć zanieczyszczeń spowodowanych kontaktem mechanicznym, ale także poprawia skuteczność i dokładność identyfikacji.

Semicorex zapewniawysokiej jakości wafle. Jeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych szczegółów, nie wahaj się z nami skontaktować.
