Jakie są defekty cząstek?

Wady cząstek odnoszą się do drobnych wtrąceń cząstek wewnątrz lub na płytkach półprzewodnikowych. Mogą uszkodzić integralność strukturalną urządzeń półprzewodnikowych i spowodować awarie elektryczne, takie jak zwarcia i przerwy w obwodach. Ponieważ problemy spowodowane defektami cząstek mogą poważnie wpłynąć na długoterminową niezawodność urządzeń półprzewodnikowych, defekty cząstek muszą być ściśle kontrolowane podczas produkcji półprzewodników.

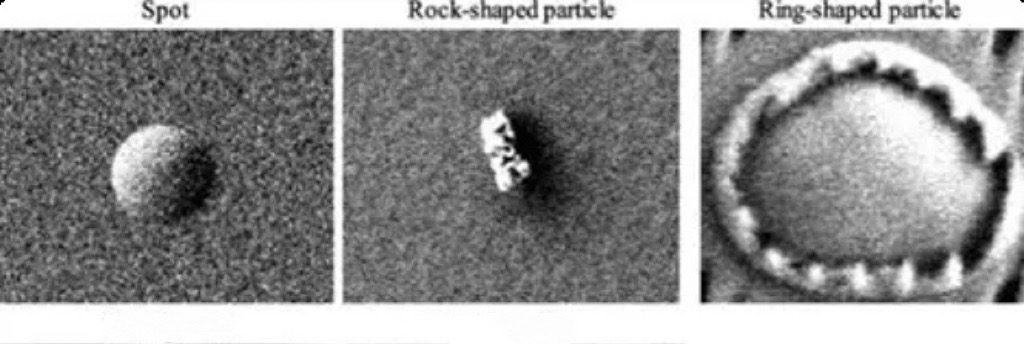

Zgodnie z ich położeniem i charakterystyką defekty cząstek można podzielić na dwie główne kategorie: cząstki powierzchniowe i cząstki w warstwie. Cząstki powierzchniowe odnoszą się do cząstek, które spadają naopłatekpowierzchnię w środowisku procesowym, zwykle przedstawiającą się jako skupiska z ostrymi narożnikami. Cząsteczki w folii odnoszą się do tych, które wpadają do płytki podczas procesu tworzenia folii i są pokrywane kolejnymi warstwami, z defektami osadzonymi w warstwie folii.

Jak powstają defekty cząstek?

Powstawanie defektów cząstek jest spowodowane wieloma czynnikami. Podczas procesu produkcji płytek naprężenia termiczne spowodowane zmianami temperatury oraz naprężenia mechaniczne wynikające z przenoszenia, przetwarzania i obróbki cieplnej płytek mogą prowadzić do pęknięć powierzchniowych lub zrzucania materiału nawafle, co jest jedną z głównych przyczyn defektów cząstek. Korozja chemiczna spowodowana przez odczynniki i gazy reakcyjne to kolejna główna przyczyna defektów cząstek. Podczas procesu korozji powstają niepożądane produkty lub zanieczyszczenia, które przylegają do powierzchni płytki, tworząc defekty w postaci cząstek. Oprócz dwóch głównych czynników wymienionych powyżej, częstymi przyczynami defektów cząstek są również zanieczyszczenia w surowcach, wewnętrzne zanieczyszczenia sprzętu, kurz w środowisku i błędy operacyjne.

Jak wykrywać i kontrolować defekty cząstek？

Wykrywanie defektów cząstek opiera się głównie na technologii mikroskopii o wysokiej precyzji. Skaningowa mikroskopia elektronowa (SEM) stała się podstawowym narzędziem do wykrywania defektów ze względu na wysoką rozdzielczość i możliwości obrazowania, umożliwiające ujawnienie morfologii, rozmiaru i rozmieszczenia drobnych cząstek. Mikroskopia sił atomowych (AFM) odwzorowuje trójwymiarową topografię powierzchni poprzez wykrywanie sił międzyatomowych i charakteryzuje się niezwykle dużą precyzją w wykrywaniu defektów w nanoskali. Mikroskopy optyczne służą do szybkiego badania przesiewowego większych defektów.

Aby kontrolować defekty cząstek, należy podjąć wiele środków.

1. Precyzyjnie kontroluj parametry, takie jak szybkość trawienia, grubość osadzania, temperatura i ciśnienie.

2. Do produkcji płytek półprzewodnikowych używaj surowców o wysokiej czystości.

3. Zastosuj sprzęt o wysokiej precyzji i stabilności oraz przeprowadzaj regularną konserwację i czyszczenie.

4. Zwiększaj umiejętności operatorów poprzez specjalistyczne szkolenia, standaryzuj praktyki operacyjne oraz wzmacniaj monitorowanie procesów i zarządzanie nimi.

Należy kompleksowo przeanalizować przyczyny powstawania defektów cząstek, zidentyfikować punkty zanieczyszczeń i podjąć ukierunkowane rozwiązania, aby skutecznie ograniczyć występowanie defektów cząstek.
