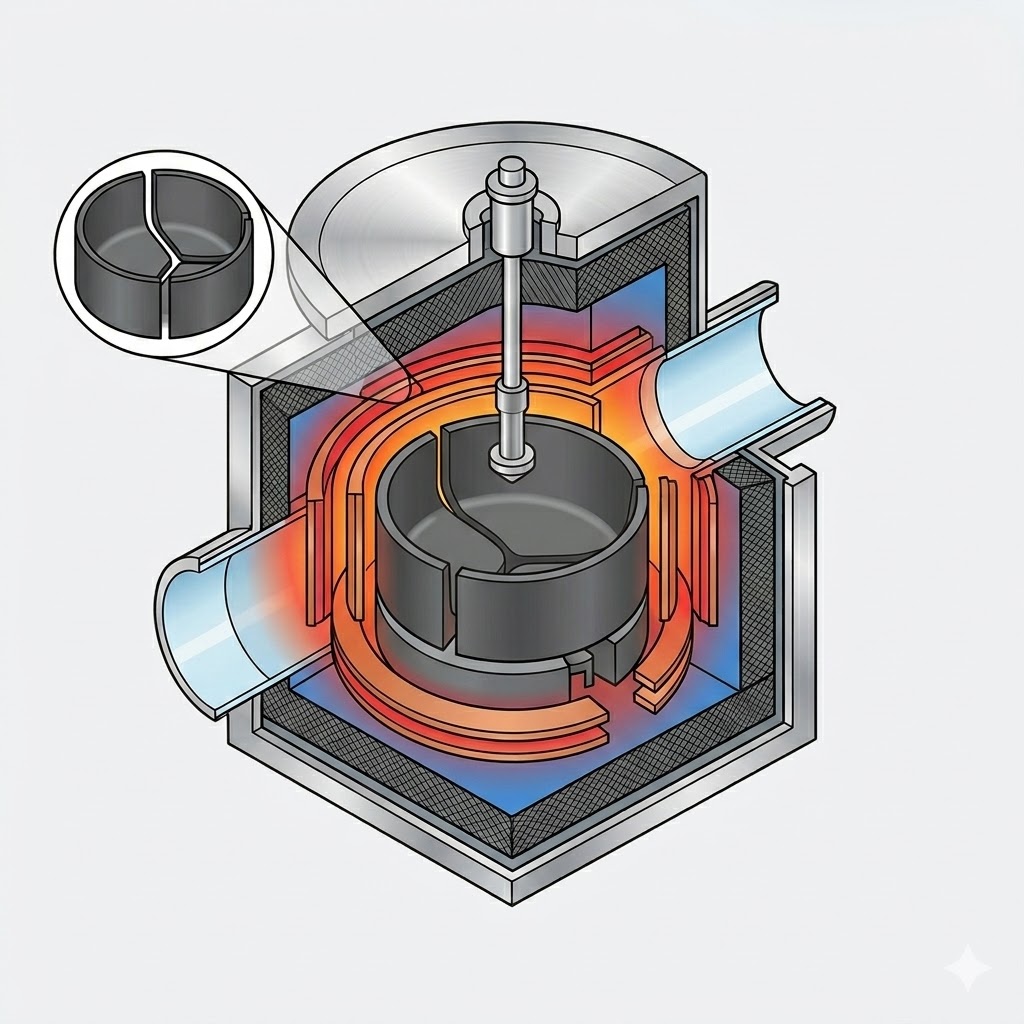

System pola cieplnego na bazie węgla

1. Rola pól termicznych opartych na węglu ewoluowała od elementów izolacji do regulatorów okien procesowych

Wartość pola cieplnego opartego na węglu wykracza daleko poza tradycyjną izolację termiczną. W nowoczesnych systemach hodowli kryształów funkcjonuje jako kompleksowa platforma kontroli procesu, która bezpośrednio wpływa na jakość kryształów, produktywność i koszty operacyjne. Jego podstawowe funkcje można podsumować na czterech poziomach:

Publicznie dostępne specyfikacje sprzętu wskazują, że fotowoltaiczna technologia wzrostu kryształów Czochralskiego (CZ) wkroczyła w nowy etap charakteryzujący się większymi piecami, większymi polami termicznymi, zwiększoną wydajnością ładowania, inteligentnym wyciąganiem kryształów i zaawansowaną kontrolą niskiego poziomu tlenu.

Zgodnie z opublikowanymi specyfikacjami, niektóre zaawansowane systemy hodowli kryształów mają komorę główną o wymiarach Φ1700 × 2100 mm i obsługują pola termiczne o średnicy do 42 cali. Kompatybilne rozmiary tygli obejmują 33, 37, 40 i 42 cale, co odpowiada pojemności ładowania odpowiednio około 700 kg, 1000 kg, 1200 kg i 1300 kg.

Ponadto systemy te wykazują znaczną poprawę efektywności operacyjnej, w tym:

· Pobór mocy przy stałym wzroście średnicy już od 42 kW

· Zużycie wody chłodzącej już od 20 m³/h

· Dzienna produkcja kryształów przekraczająca 200 kg

· Kompatybilność z technologią Ciągłego Czochralskiego (CCz) i konfiguracjami wzrostu kryształów wspomaganego polem magnetycznym

Zmiany te wskazują, że konstrukcja pola termicznego stała się krytycznym czynnikiem określającym jakość kryształów, wydajność produkcji i całkowity koszt produkcji.

2. Wymiary pieca

2.1 Fotowoltaiczne piece wzrostowe monokrystaliczne CZ

Skalowanie pieców do wzrostu kryształów CZ obejmuje znacznie więcej niż tylko zwiększenie wymiarów pieca. Pomyślny projekt pieca na dużą skalę wymaga skoordynowanej optymalizacji następujących parametrów:

· Średnica komory głównej

· Wysokość komory pomocniczej

· Wymiary otwarcia gardła

· Rozmiar tygla

· Prześwit osłony termicznej

· Interfejsy do karmienia

· Ścieżki próżniowe i wydechowe

Poniżej podsumowano typową logikę inżynierską stojącą za projektowaniem pieców na dużą skalę:

Początkowa pojemność ładowania

Odnosi się to do ilości surowca załadowanego jednorazowo do tygla i jest bezpośrednio określana przez wielkość tygla. Publicznie dostępne specyfikacje sprzętu zazwyczaj wskazują udźwig w zakresie od 700 kg do 1300 kg.

Całkowita pojemność ładowania na kampanię pieca

Obejmuje to wielokrotne cykle ładowania lub ciągłe operacje podawania podczas całego cyklu produkcyjnego. W rezultacie całkowity materiał przetworzony podczas kampanii w piecu może być znacznie wyższy niż wsad początkowy.

Na przykład porównania branżowe ujawnione w dokumentach emisyjnych wskazują, że:

· 32-calowe pole termiczne może przetworzyć do 3000 kg materiału na kampanię pieca.

· 36-calowe pole termiczne może przetworzyć do 3500 kg materiału na kampanię pieca.

Wartości te reprezentują całkowitą produkcję podczas całego cyklu operacyjnego, a nie jednorazową pojemność tygla.

2.2 Piece do wzrostu kryształów SiC PVT

Skalowanie pieców do wzrostu kryształów PVT z węglika krzemu (SiC) jest znacznie większym wyzwaniem niż powiększanie konwencjonalnych systemów CZ z krzemu.

W odróżnieniu od procesu Czochralskiego, kryształy SiC nie powstają z fazy stopionej. Zamiast tego fizyczny transport pary (PVT) opiera się na sublimacji proszku źródłowego SiC w ekstremalnie wysokich temperaturach. Wytworzone pary są transportowane wzdłuż osiowego gradientu temperatury, a następnie krystalizują na stosunkowo chłodniejszym krysztale zaszczepiającym SiC.

Badanie opublikowane przez Królewskie Towarzystwo Chemii (RSC, 2026) dotyczące wzrostu kryształów SiC PVT o średnicy 150 mm opisuje system termiczny jako składający się z pięciu głównych elementów:

· Filc termoizolacyjny

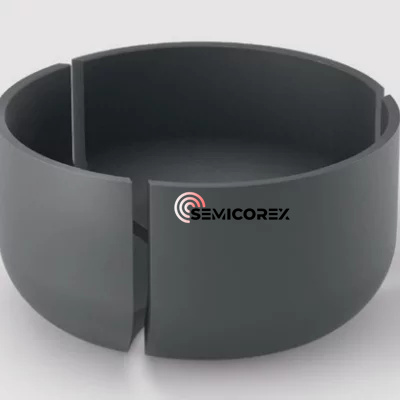

· Tygiel grafitowy

· Kryształ zaszczepiający SiC

· Materiał źródłowy SiC

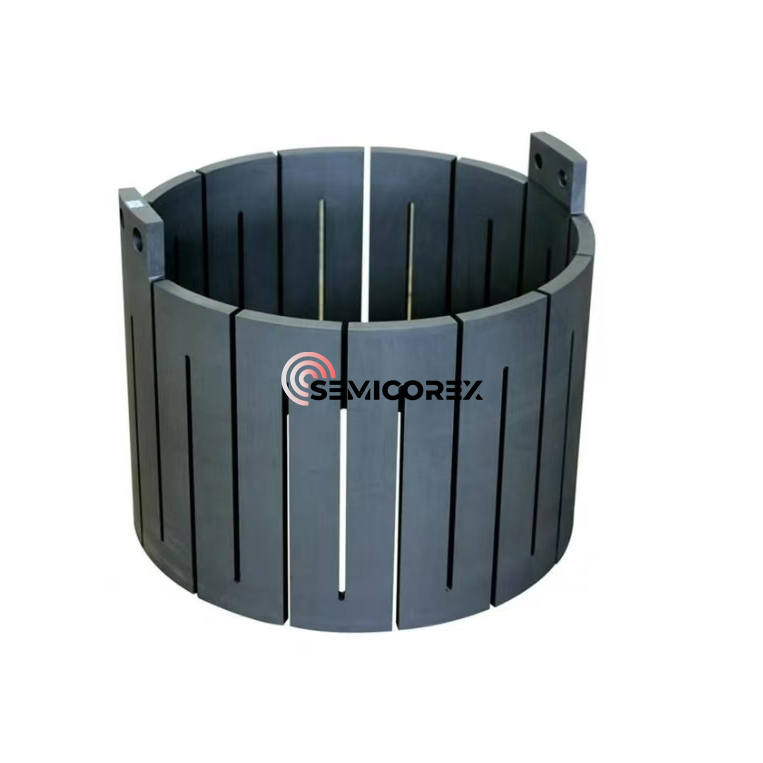

· Grzałka oporowa

Podczas wzrostu kryształów proszek źródłowy sublimuje w wysokiej temperaturze, tworząc formy w fazie pary, które migrują w górę pod gradientem temperatury, zanim osadzą się na krysztale zaszczepiającym o niższej temperaturze, tworząc pojedynczy kryształ.

W związku z tym zwiększenie rozmiaru pieca SiC PVT nie jest po prostu kwestią osiągnięcia wyższych temperatur. Do głównych wyzwań inżynieryjnych należą:

A. Utrzymanie wystarczającego osiowego gradientu temperaturyciągłe napędzanie procesu sublimacji, transportu i krystalizacji.

B. Minimalizacja promieniowych gradientów temperaturyw celu zmniejszenia naprężenia termicznego, zapobiegania pękaniu kryształów i tłumienia transformacji politypu.

C. Zachowanie stabilności pola termicznegoprzez cały proces wzrostu, w miarę stopniowego zużywania się proszku źródłowego.

D. Utrzymywanie kontrolowanej granicy wzrostu kryształówpodczas przechodzenia na produkcję 8-calowych i przyszłych 12-calowych płytek SiC.

W porównaniu ze wzrostem kryształów krzemu pole termiczne w systemach SiC PVT musi zapewniać znacznie wyższą stabilność temperatury i bardziej precyzyjną kontrolę termiczną, co sprawia, że ​​projektowanie pola termicznego jest jedną z najważniejszych technologii w produkcji kryształów SiC o dużej średnicy.

3. Krytyczne powiązanie między konstrukcją sprzętu a wydajnością pola cieplnego

Interakcję pomiędzy konfiguracją pieca, konstrukcją pola termicznego, jakością kryształów i kosztami produkcji można podsumować w następujący sposób:

Ciągła ewolucja sprzętu do hodowli kryształów pokazuje, że pole termiczne nie jest już jedynie pasywnym zespołem strukturalnym. Zamiast tego stał się zintegrowanym systemem kontroli procesu, który jednocześnie reguluje wymianę ciepła, dynamikę płynów, transport masy, dystrybucję zanieczyszczeń i jakość kryształów.

W miarę jak średnice płytek stale rosną, a materiały półprzewodnikowe stają się coraz bardziej zaawansowane, przyszłe systemy pola termicznego będą w coraz większym stopniu opierać się na symulacji cyfrowej, optymalizacji wielofizycznej, inteligentnej kontroli temperatury i dostosowanym projektowaniu komponentów węglowo-grafitowych, aby osiągnąć wyższą produktywność, mniejszą gęstość defektów i lepszą wydajność produkcji.

Semicorex dostarcza kompleksowe portfolio produktów o wysokiej wydajnościgrafitIkwarckomponenty do zaawansowanych systemów pola termicznego stosowanych w zastosowaniach związanych ze wzrostem kryształów krzemu i SiC. Nasze produkty zostały zaprojektowane tak, aby zapewniać doskonałą stabilność termiczną, dłuższą żywotność i wyjątkową spójność procesu. Aby uzyskać niestandardowe rozwiązania lub dodatkowe informacje techniczne, skontaktuj się z naszym zespołem inżynierów.
