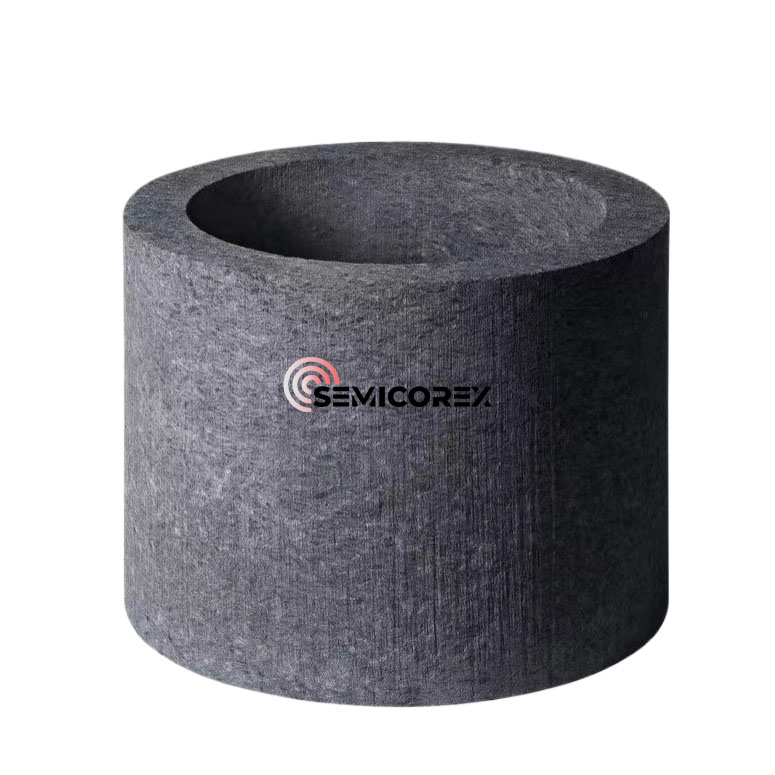

Materiał termoizolacyjny z włókna węglowego

Połączenie miękkiego filcu i sztywnego/sztywnego filcu zasadniczo obejmuje zrównoważenie trzech rzeczy: przewodzenia ciepła (faza stała/gaz), radiacyjnego przenoszenia ciepła oraz konstrukcji i montażu. Koncentrowanie się tylko na jednym wskaźniku (takim jak najniższa przewodność cieplna w wysokiej temperaturze) zwykle prowadzi do problemów w obszarach takich jak wytrzymałość, stabilność wymiarowa, przenikanie ciepła w szwach oraz zrzucanie/zanieczyszczenie włókien.

1. Pozycjonowanie funkcjonalne dwóch typówFilc

Miękki filcprzypomina bardziej „korpus zapewniający opór cieplny + warstwę dopasowującą”.

Zalety: Elastyczny, ściśliwy, dopasowujący się do nieregularnych powierzchni, duża zdolność wypełniania szwów i wysoka tolerancja montażu. Zagrożenia: Umiarkowana stabilność wymiarowa, odporność na erozję/zużycie i odporność na przebicie; przewodność cieplna zmienia się znacząco po sprasowaniu (zagęszczanie zwiększa kontakt w fazie stałej, co prowadzi do wzrostu zastępczej przewodności cieplnej).

Twardy filcprzypomina raczej „strukturalną/termiczną ochronę powierzchni + warstwę zachowującą kształt”.

Powszechnym podejściem jest impregnacja miękkiego filcu żywicą, a następnie zwęglanie go w celu utworzenia „filcu laminowanego/utwardzonego”, który nadaje się do obróbki mechanicznej i ma większą wytrzymałość. Niektóre firmy produkujące filc węglowy wyraźnie stwierdzają, że ich produkty są „wykonane z miękkiego filcu impregnowanego żywicą” i zapewniają typowe parametry, takie jak przewodność cieplna w wysokich temperaturach i gęstość. Zagrożenia: Utwardzanie/zagęszczanie często zwiększa przewodność cieplną fazy stałej; jednocześnie twarda warstwa jest bardziej „krucha”, co czyni ją bardziej podatną na pękanie w pobliżu szwów lub punktów mocowania pod wpływem cykli termicznych/naprężeń montażowych (wymaga analizy szczegółów konstrukcyjnych).

2. Istota projektu kompozytowego: priorytetowe traktowanie „promieniowania” w układzie gęstości (szczególnie w części wysokotemperaturowej).

Schemat zrównywania promieniowania do (k_rad) i wyjaśniania roli mikrostruktury za pomocą współczynnika ekstynkcji/grubości optycznej jest bardzo odpowiedni do wyznaczania warstw miękkiego/twardego filcu: człon promieniowania na końcu o wysokiej temperaturze wzrasta wraz z (T3), podczas gdy (k_rad) jest w przybliżeniu proporcjonalne do (1/βR) w przybliżeniu dyfuzji Rosselanda; im większa grubość optyczna (τ=βL), tym bardziej „nieprzezroczysty” materiał i tym trudniej jest przeniknąć promieniowaniu.

Wniosek (najbardziej przydatny w przypadku warstw): Aby stłumić promieniowanie, należy priorytetowo umieścić warstwy o wyższej ekstynkcji/wyższej grubości optycznej w pobliżu gorącej powierzchni; aby stłumić przewodność cieplną fazy stałej, należy przede wszystkim kontrolować grubość nasypową. Jest to fizyczny punkt wyjścia „gradientu gęstości/struktury hierarchicznej”.

3. Trzy najczęściej używane i mniej podatne na problemy kombinacje konstrukcyjne

Odp.: Cienki twardy filc na gorącej powierzchni + gruby miękki filc z tyłu („gorąca powierzchnia skóry + korpus izolacyjny”)

Kiedy stosować: Gdy gorąca powierzchnia jest narażona na ścieranie/erozję/tarcie przy usuwaniu lub gdy konieczna jest obróbka gorącej powierzchni (rowkowanie, pozycjonowanie, struktury prowadzące powietrze/przepływ).

Uważaj na wypadanie włókien, podnoszenie się przepływu powietrza lub deformację spowodowaną miejscowym szokiem termicznym na miękkiej, gorącej powierzchni filcowej.

Dlaczego to jest skuteczne: Cienki, twardy filc umieszczony blisko gorącej powierzchni może „pochłonąć” część promieniowania (zwiększając grubość optyczną gorącego końca), zapewniając jednocześnie odporność na zużycie; główna grubość nadal jest utrzymywana przez miękki filc, co pozwala uniknąć zbyt gęstej ogólnej struktury, co zwiększyłoby przewodność cieplną w fazie stałej.

Kluczowe punkty: Nie przesadzaj z grubością twardego filcu: im grubsza twarda warstwa, tym większe ryzyko przewodzenia ciepła w fazie stałej/mostków termicznych; Wartość twardej warstwy polega bardziej na „osłonie przed promieniowaniem gorącego końca + powłoka mechaniczna”.

Opcja B: Miękki filc z gorącą powierzchnią (z opcjonalną folią/papierem grafitowym) + zewnętrzna płyta z twardego filcu („czysta gorąca powierzchnia + egzoszkielet strukturalny”)

Kiedy stosować: Typowa wykładzina pieca wysokotemperaturowego / pieca próżniowego / pieca do spiekania: Gorąca powierzchnia zapewnia priorytet czystości i jednorodności temperatury, podczas gdy powierzchnia zewnętrzna ma priorytet utrwalenia i zachowania kształtu.

Z warstwy izolacyjnej należy utworzyć „modułowy/wymienny” panel lub cylinder.

Dowody praktyki branżowej: Ten typ rozwiązania wykładziny pieca wykorzystuje miękkie/twarde płyty filcowe w celu utworzenia prostokątnej lub wielokątnej izolacji komory pieca. Publicznie dostępne informacje wyraźnie wspominają o dodawaniu folii grafitowej pomiędzy warstwami w celu poprawy wydajności i uszczelnienia połączeń oraz kładą nacisk na uzyskiwanie trwałych i hermetycznych połączeń poprzez systemy połączeń/mocowań.

Dlaczego to rozwiązanie działa: Miękki filc łatwiej przylega do gorącej powierzchni, zmniejszając szczeliny (w wysokich temperaturach szczelina może łatwo stać się „kanałami promieniowania”); folia grafitowa/warstwa wierzchnia zapewnia również funkcje „odbicia/izolacji/zapobiegania włóknom”; zewnętrzny twardy filc wspiera konstrukcję i montaż (kołki, klipsy, zakładki), zmniejszając ryzyko zgniecenia lub przesunięcia miękkiego filcu.

Opcja C: Wielowarstwowa o hierarchicznej gęstości (twarda → półtwarda → miękka), z „osłoną przed promieniowaniem” na gorącym końcu i „niską przewodnością cieplną w fazie stałej” na zimnym końcu.

Kiedy stosować: Wysokie temperatury (wysoki współczynnik promieniowania), wrażliwość na wagę/grubość; wysokie wymagania dotyczące cykli cieplnych i żywotności, mające na celu zmniejszenie koncentracji naprężeń i ryzyka pękania na pojedynczych stykach.

Dlaczego jest bardziej stabilny: Dzięki temu „wysokie tłumienie na gorącym końcu” w opcji A jest gładsze: kilka warstw na gorącym końcu zapewnia wyższą (beta) (wyższą grubość optyczną), podczas gdy główna grubość na zimnym końcu utrzymuje niską przewodność cieplną w fazie stałej; rozprasza również gradient ściskania zespołu i skurczu termicznego, redukując „stopnie naprężenia” na pojedynczych stykach twardych/miękkich.
