Ceramiczne uchwyty próżniowe

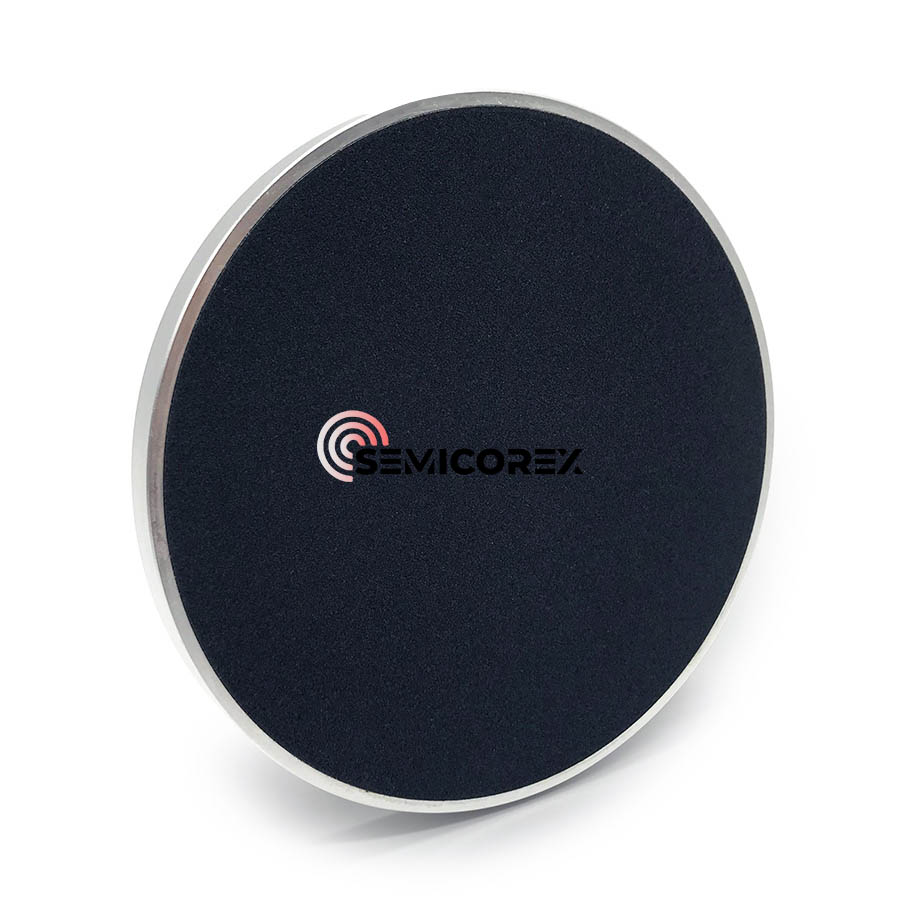

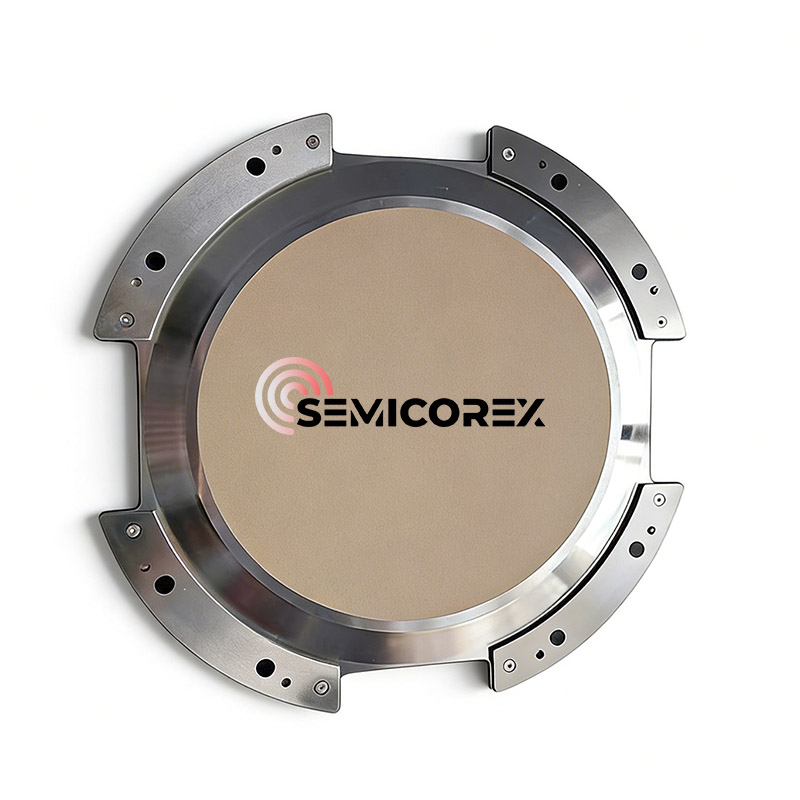

Ceramiczne uchwyty próżnioweto narzędzia stosowane do mocowania i przenoszenia płytek półprzewodnikowych w produkcji płytek półprzewodnikowych. Charakteryzują się dużą płaskością i równoległością, gęstą i jednolitą strukturą, dużą wytrzymałością, dobrą przepuszczalnością powietrza, równomierną siłą adsorpcji i łatwością przycinania. Nadają się do procesów takich jak rozcieńczanie, cięcie, szlifowanie, czyszczenie i przetwarzanie w produkcji płytek półprzewodnikowych, skutecznie rozwiązując wiele problemów, takich jak odciski płytek, rozkład elektrostatyczny chipów i zanieczyszczenie cząstkami. W praktycznych zastosowaniach osiągają niezwykle wysoką jakość przetwarzania płytek półprzewodnikowych.

Rola ceramicznego uchwytu próżniowego

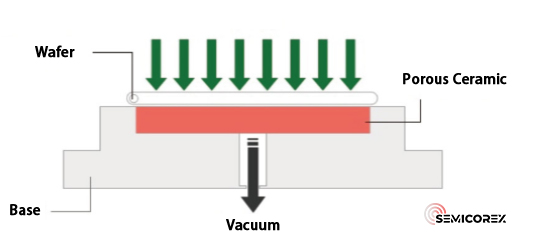

A ceramiczny uchwyt próżniowyto ultraprecyzyjne urządzenie procesowe działające na zasadzie adsorpcji próżniowej. Jest wykonany głównie z zaawansowanych materiałów ceramicznych, takich jak tlenek glinu, azotek glinu lub węglik krzemu. Poprzez precyzyjnie obrobione kanały próżniowe lub porowate struktury na powierzchni adsorpcyjnej łączy się z zewnętrznym systemem próżniowym, tworząc jednolite pole podciśnienia.

W wysokiej klasy produkcji, takiej jak półprzewodniki i panele wyświetlaczy, podstawowa wartość ceramicznych uchwytów próżniowych polega na ich zdolności do eliminowania tradycyjnych mechanicznych metod mocowania. Wykorzystując jedynie równomiernie rozłożoną siłę adsorpcji, mogą trwale utrzymać ultracienkie i ultrakruche wafle lub podłoża szklane bez kontaktu lub zanieczyszczeń cząstkami stałymi w całym procesie. Jednocześnie, dzięki płaskości powierzchni w skali nano, wyjątkowo wysokiej sztywności i doskonałej stabilności termochemicznej, może zapewnić niemal idealną powierzchnię odniesienia dla pozycjonowania przedmiotu obrabianego w trudnych warunkach procesowych, zapewniając w ten sposób dokładność i wydajność krytycznych procesów, takich jak fotolitografia, kontrola i szlifowanie.

Dlaczego ceramiczny

W scenariuszach produkcji wysokiej klasy uchwyty nie są po prostu „narzędziami adsorpcyjnymi”, ale raczej kluczowymi elementami, które bezpośrednio decydują o stabilności procesu i wydajności produktu. Spośród wielu materiałów szeroko wybierane są materiały ceramiczne, co dokładnie odzwierciedla sposób, w jaki zaawansowane materiały ceramiczne systematycznie rozwiązują problemy branży. Z inżynierskiego punktu widzenia można to podsumować jako „cztery wysokie” wymagania:

(1) Wysoka płaskość i wysoka sztywność

W procesach produkcji półprzewodników i wyświetlaczy płytki krzemowe i podłoża szklane, które są obsługiwane i przetwarzane, są często niezwykle cienkie, o grubości zaledwie kilkudziesięciu mikrometrów. W takich skalach każde najmniejsze zgięcie, wibracja lub nierównomierne naprężenie lokalne może prowadzić do pęknięcia, wypaczenia płytki, a nawet bezpośrednio wpłynąć na dokładność wyrównania w krytycznych procesach, takich jak fotolitografia.

Zaawansowane materiały ceramiczne (takie jak tlenek glinu i węglik krzemu) mogą osiągnąć płaskość na poziomie submikronowym lub nawet nanometrowym dzięki precyzyjnemu spiekaniu oraz wysoce precyzyjnym procesom szlifowania i polerowania. Jednocześnie ich wysoki moduł sprężystości nadaje uchwytowi wyjątkowo wysoką sztywność strukturalną, zapewniając prawie brak deformacji pod wpływem adsorpcji próżniowej, zapewniając w ten sposób absolutnie stabilną płaszczyznę odniesienia dla procesu.

(2) Wysoka czystość i obojętność chemiczna

W warsztatach produkujących półprzewodniki obowiązują niezwykle rygorystyczne wymagania dotyczące czystości. Armatura procesowa musi być nie tylko wolna od zanieczyszczeń cząstkami stałymi, ale także zapobiegać uwalnianiu jonów metali i wytrzymywać wielokrotne narażenie na różne chemikalia czyszczące.

Ceramika, jako nieorganiczne materiały niemetaliczne, ma gęstą i gładką powierzchnię, dzięki czemu jest mniej podatna na wytwarzanie cząstek. Ponadto są niemagnetyczne, nie zawierają migrujących elementów metalowych i wykazują wyjątkowo wysoką stabilność chemiczną. Zachowują stabilną wydajność w środowiskach mocnych kwasów, mocnych zasad i rozpuszczalników organicznych, co czyni je idealnymi do długotrwałego stosowania w procesach w pomieszczeniach czystych o wysokim poziomie.

(3) Wysoka trwałość i długoterminowa stabilność

Na zautomatyzowanych liniach produkcyjnych działających 24 godziny na dobę, 7 dni w tygodniu, uchwyty ceramiczne muszą wytrzymywać tysiące cykli adsorpcji i uwalniania oraz wystawiać się na długotrwałe wahania temperatury, a nawet środowiska procesowe o wysokiej temperaturze. Stawia to niezwykle wysokie wymagania w zakresie odporności materiału na zużycie, wytrzymałości zmęczeniowej i stabilności termicznej.

W porównaniu z metalami lub polimerami ceramika ma wyższą twardość i odporność na zużycie, a jej rozszerzalność cieplna jest stabilna, co czyni ją mniej podatną na pełzanie lub pogorszenie wydajności. Jego żywotność jest zazwyczaj znacznie dłuższa niż w przypadku tradycyjnych uchwytów materiałowych, przy niższej częstotliwości konserwacji i wymiany, co czyni go bardziej ekonomicznym pod względem całkowitego kosztu cyklu życia.

(4) Wysoce zintegrowany projekt funkcjonalny

W bardziej zaawansowanych procesach półprzewodnikowych funkcja uchwytów ceramicznych nie ogranicza się już do adsorpcji próżniowej. Na przykład w komorach próżniowych stosowanych do trawienia na sucho i osadzania cienkowarstwowego (CVD/PVD) tradycyjne próżniowe otwory adsorpcyjne mogą zakłócać atmosferę i rozkład ciśnienia w komorze.

W tym momencie kluczowym rozwiązaniem staje się „uchwyt elektrostatyczny (ESC)”. ESC wykorzystują siłę elektrostatyczną generowaną przez ceramiczną warstwę dielektryczną pod przyłożonym polem elektrycznym do adsorbowania płytek. Pozwala to nie tylko uniknąć ingerencji otworów próżniowych w środowisko procesowe, ale także integruje grzejniki i kanały chłodzące wewnątrz uchwytu, umożliwiając precyzyjną kontrolę temperatury płytki (od niskich temperatur do ponad 500°C), co stanowi kluczową podstawę pomyślnej realizacji zaawansowanych procesów.

Scenariusz zastosowania

Uchwyty ceramiczne są szeroko stosowane w zaawansowanych dziedzinach produkcji, takich jak półprzewodniki, panele wyświetlaczy, fotowoltaika i precyzyjna optyka.

W procesach półprzewodnikowych służą jako kluczowe platformy do fotolitografii, trawienia, polerowania i kontroli. W branży paneli ekspozycyjnych zapewniają stabilne podparcie i transport wielkogabarytowych, ultracienkich podłoży szklanych. W produkcji ogniw fotowoltaicznych zapewniają bezpieczną obsługę cienkich, delikatnych płytek krzemowych podczas cięcia i testowania.

Ich podstawowa wartość polega na dostarczaniu precyzyjnego rozwiązania do mocowania ultracienkich, ultrapłaskich i bardzo kruchych przedmiotów obrabianych bez naprężeń mechanicznych i zanieczyszczeń cząstkami stałymi, co stanowi podstawę zapewnienia wysokiej wydajności i wydajności w nowoczesnej precyzyjnej produkcji.
