Jak wybrać optymalne produkty grafitowe do swojego zastosowania?

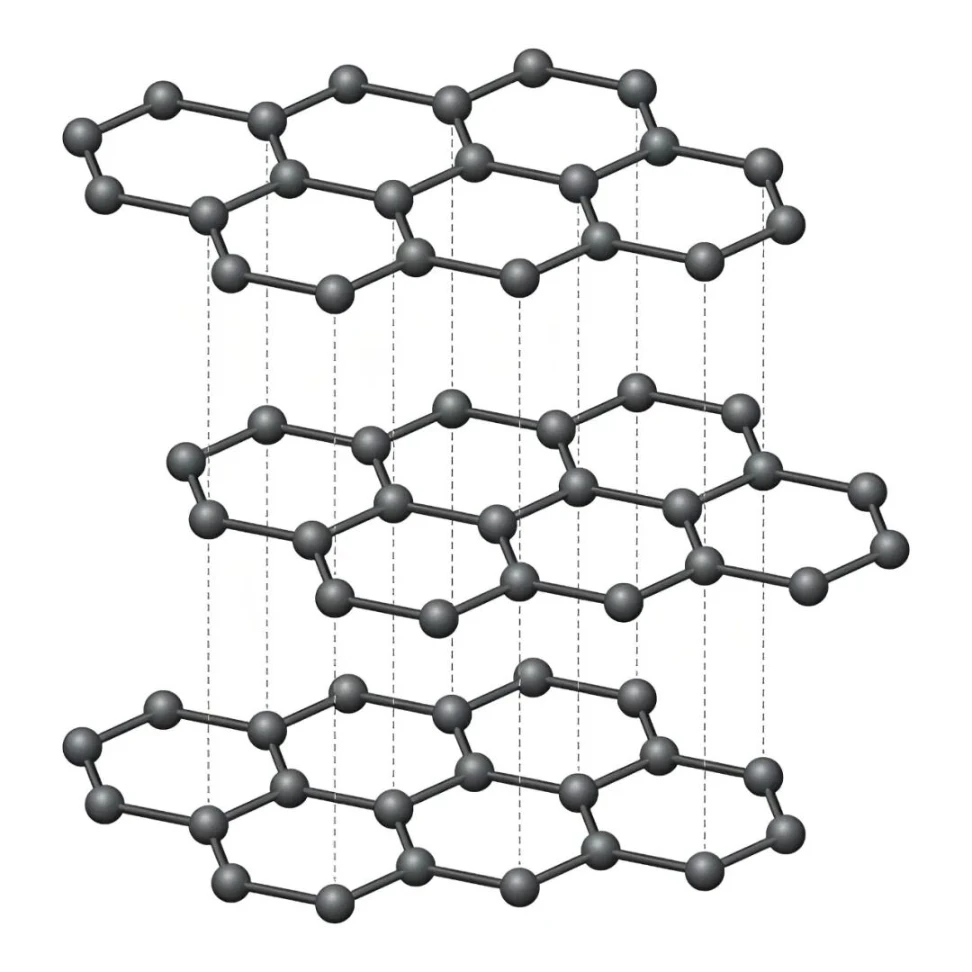

Grafit jest alotropem węgla o sześciokątnej strukturze warstwowej kryształu. Charakteryzuje się doskonałą przewodnością elektryczną, przewodnością cieplną, smarownością, odpornością na wysokie temperatury, odpornością na szok termiczny i stabilnością chemiczną i jest nazywany „czarnym złotem”. Z tych powodów jest szeroko stosowany w metalurgii, maszynach, inżynierii chemicznej, fotowoltaice, półprzewodnikach, przemyśle nuklearnym, przemyśle obronnym kraju i przemyśle lotniczym i stał się dziś niezbędnym materiałem niemetalicznym dla rozwoju wysokich i nowych technologii.

Różne scenariusze zastosowań mają różne wymagania dotyczące wydajności produktów grafitowych, co sprawia, że ​​precyzyjny dobór materiału jest kluczowym krokiem w stosowaniu produktów grafitowych. Wybór komponentów grafitowych o wydajności odpowiadającej scenariuszom zastosowania może nie tylko skutecznie wydłużyć ich żywotność oraz zmniejszyć częstotliwość i koszty wymiany, ale także pomóc poprawić jakość produkcji i wydajność produktów końcowych.

1. Czystość materiału grafitowego

Czystość materiału grafitowego bezpośrednio decyduje o trwałości komponentów. Zanieczyszczenia (takie jak Fe, Si, Al) w składnikach grafitu utworzą związki o niskiej temperaturze topnienia w środowisku próżniowym o wysokiej temperaturze, które powoli powodują erozję składników grafitu i prowadzą do pęknięć i uszkodzeń. W przypadku stosowania precyzyjnych pieców próżniowych w dziedzinie półprzewodników podstawowe elementy, takie jak grzejniki grafitowe, tygle grafitowe, grafitowe cylindry izolacyjne i nośniki grafitowe, powinny być wykonane z grafitu o wysokiej czystości o czystości 5N i wyższej, a zawartość popiołu w materiale powinna być ściśle kontrolowana poniżej 10 ppm.

2. Gęstość i struktura materiału grafitowego

Gęstość i struktura są często pomijane przy wyborze materiału grafitowego, jednak te dwa wskaźniki są podstawowymi czynnikami determinującymi szok termiczny i odporność na pełzanie komponentów grafitowych. Im większa gęstość materiału grafitowego, tym mniejsza porowatość elementów, tym większa jest ich odporność na wnikanie gazów i szok termiczny oraz mniejsze ryzyko pękania w trakcie użytkowania. Weźmy na przykład grafit prasowany izostatycznie: ten typ grafitu charakteryzuje się błędem izotropowym mniejszym niż 1% i jednolitą charakterystyką rozszerzalności cieplnej. Jego odporność na szok termiczny jest o ponad 30% wyższa niż w przypadku zwykłego grafitu formowanego, a jego odporność na pełzanie jest 3 do 5 razy większa niż w przypadku grafitu wytłaczanego, co czyni go idealnym materiałem do pieców próżniowych poddawanych częstym cyklom termicznym.

3. Dopasowanie temperatury

Przy doborze komponentów grafitowych nie ma potrzeby ślepo podążać za wysokiej klasy materiałami. Precyzyjny dobór materiału w oparciu o maksymalną temperaturę pracy pieca próżniowego pozwala nie tylko kontrolować koszty, ale także zapewnić trwałość komponentów, osiągając maksymalną wydajność kosztową.

Temperatura pracy jest niższa niż 1600 ℃:Aby spełnić podstawowe wymagania aplikacji, można zastosować zwykły grafit o wysokiej czystości.

Temperatura pracy od 1600℃ do 2000℃:Drobnoziarnisty o wysokiej czystościgrafit izostatycznyto właściwy wybór, który równoważy trwałość i wydajność kosztową.

Temperatura pracy przekracza 2000 ℃:Należy wybrać grafit izostatyczny, grafit pirolityczny lub kompozyty C/C, aby zapewnić stałą wydajność w trudnych warunkach pracy w wysokiej temperaturze.

4. Obróbka powierzchniowa

Zastosowanie odpowiedniej obróbki powierzchni elementów grafitowych jest równoznaczne z dodaniem do nich „tarczy ochronnej”, która może skutecznie przeciwstawić się utlenianiu i średniej erozji oraz znacznie wydłużyć ich żywotność. Poniżej przedstawiono kilka typowych metod obróbki powierzchni elementów grafitowych:

Powłoka CVD SiC

Jednolity i gęstyPowłoka CVD SiCmoże znacznie zwiększyć temperaturę odporności na utlenianie elementów grafitowych i jest odpowiedni dla większości elementów grafitowych pieców próżniowych, takich jakgrzejniki, tyglei cylindry izolacyjne. Powłoka ta może skutecznie zapobiegać erozji gazów chemicznych, takich jak tlen, chlor i pary krzemu, w środowisku operacyjnym.

Powłoka TaC

W porównaniu z powłoką CVD SiC,powłoka z węglika tantaluma lepszą odporność na korozję i odporność na wysoką temperaturę oraz może wytrzymać bardzo wysokie temperatury i ekstremalne środowiska korozji chemicznej, takie jak trudne warunki stosowania pieców do wzrostu kryształów węglika krzemu.

Infiltracja krzemu/zagęszczenie powierzchni

W przypadku niektórych nośnych elementów grafitowych i kompozytów C/C zaleca się infiltrację krzemu. Po obróbce twardość, odporność na zużycie i odporność na pełzanie elementów ulegną znacznej poprawie. Można również zastosować impregnację żywicą lub pirolityczną obróbkę węglem w celu wypełnienia porów powierzchniowych elementów grafitowych, zmniejszenia odgazowania i poprawy szczelności.
