Jakie role odgrywa proces wyżarzania?

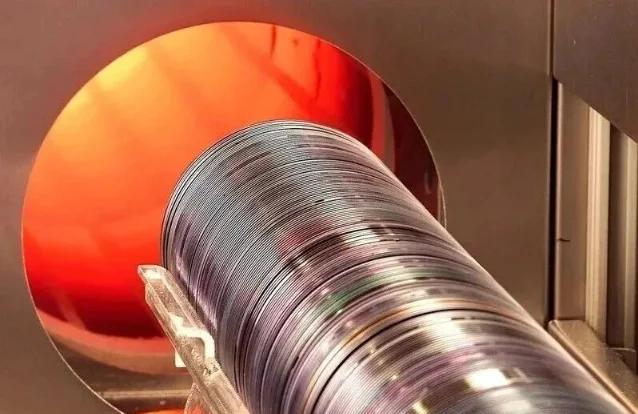

W produkcji płytek wyżarzanie jest niezbędnym etapem przetwarzania. Wyżarzanie to zasadniczo kontrolowany proces obróbki cieplnej, który polega na podgrzewaniu płytek krzemowych do określonej temperatury (zazwyczaj od 600°C do 1200°C), utrzymywaniu ich przez określony czas i chłodzeniu z odpowiednią szybkością. Nie zmienia makroskopowego kształtu płytek, lecz naprawia i optymalizuje ich wewnętrzne mikrostruktury.

Funkcje wyżarzania

Dzięki precyzyjnej regulacji profili ogrzewania i chłodzenia proces wyżarzania może aktywować atomy domieszki, naprawiać uszkodzenia sieci, łagodzi naprężenia wewnętrzne i poprawiać niezawodność elektryczną płytek. Te krytyczne ulepszenia wydajności stanowią solidną podstawę do późniejszego przetwarzania płytek półprzewodnikowych, stanowiąc podstawowy warunek wstępny zapewniający długoterminową stabilną pracę urządzeń półprzewodnikowych do zastosowań końcowych w scenariuszach dużej mocy i wysokiej integracji.

1. Aktywacja atomów domieszki

Podczas implantacji jonów wysokoenergetyczne atomy domieszek (np. boru, fosforu, arsenu) są wbijane w siatkę krzemową niczym kule. Większość atomów zostaje uwięziona w miejscach śródmiąższowych lub w przypadkowych pozycjach w stanie nieaktywnym elektrycznie, niezdolnym do dostarczania wolnych elektronów lub dziur, a tym samym nie modyfikujących przewodności krzemu. Wyżarzanie dostarcza wystarczającą energię cieplną, aby umożliwić tym atomom śródmiąższowym migrację, zajęcie pustych miejsc w siatce powstałych w wyniku uszkodzenia implantacyjnego i integrację z siecią krystaliczną. Proces ten nazywany jest aktywacją substytucyjną. Tylko aktywowane domieszki przyczyniają się do tworzenia wolnych nośników ładunku w złączach PN lub kanałach przewodzących. Bez wyżarzania wszczepione zanieczyszczenia jedynie fizycznie istnieją w krzemie i mają znikomy wpływ na parametry elektryczne.

2. Naprawa uszkodzeń kraty

Implantacja jonów o wysokiej energii wypiera atomy krzemu z miejsc sieciowych, tworząc na powierzchni płytki liczne wakaty, przestrzenie międzywęzłowe, a nawet warstwę amorficzną o grubości od kilku do kilkudziesięciu nanometrów. Takie wadliwe sieci charakteryzują się niską ruchliwością nośników i dużym prądem upływowym. Podczas wyżarzania energia cieplna powoduje wibracje, dyfuzję i przegrupowanie atomów krzemu. Regiony amorficzne rekrystalizują poprzez epitaksję w fazie stałej, aby przywrócić niemal doskonałe struktury monokryształowe, analogicznie do odnawiania nawierzchni drogi wypełnionej kraterami w celu odzyskania płaskości i integralności strukturalnej.

3. Łagodzenie stresu wewnętrznego

Naprężenia termiczne i mechaniczne gromadzą się w płytkach krzemowych podczas utleniania w wysokiej temperaturze, osadzania cienkowarstwowego i szybkich zmian temperatur. Nierozwiązane naprężenia powodują wyginanie się płytek, linie poślizgu, nieprawidłowe ogniskowanie litograficzne, a nawet pękanie urządzenia. Dzięki dobrze zaprojektowanym profilom temperaturowym wyżarzanie rozluźnia atomy sieci, równomiernie uwalniając naprężenia szczątkowe.

4. Poprawa niezawodności elektrycznej Na niektórych etapach produkcji wprowadzane są głęboko zanieczyszczone zanieczyszczenia, takie jak metale ciężkie (żelazo, miedź), które tworzą centra rekombinacji w pasmie wzbronionym, drastycznie skracając czas życia nośników mniejszościowych i zwiększając prąd upływowy. Wyżarzanie w wysokiej temperaturze powoduje, że zanieczyszczenia dyfundują do wewnątrz i są wychwytywane przez warstwy pochłaniające powierzchnię, oczyszczając aktywne obszary. Ten etap jest szczególnie krytyczny w przypadku urządzeń wrażliwych na wycieki, takich jak ogniwa słoneczne i detektory.
