W złożonym ekosystemie produkcji półprzewodników stabilność termiczna jest podstawą jakości. Niezależnie od tego, czy hodujemy wlewki węglika krzemu (SiC), czy osadzamy warstwy epitaksjalne w urządzeniach zasilających GaN, element grzejny musi zapewniać absolutną precyzję. Nasze grzejniki grafitowe zostały zaprojektowane jako niezawodny rdzeń termiczny reaktora, zaprojektowany tak, aby utrzymać integralność strukturalną do 2000°C.
1. Doskonałość materiału: grafit izostatyczny o wysokiej czystości
Działanie grzejnika zaczyna się od jego podłoża. W Semicorex używamy tylko najlepszychgrafit izostatyczny, utworzone pod równym ciśnieniem ze wszystkich stron, aby zapewnić:
- Jednolity opór elektryczny:Eliminuje zlokalizowane „gorące punkty”, które powodują nierównomierny wzrost płytek.
- Struktura drobnoziarnista:Doskonała wytrzymałość mechaniczna pozwala na skomplikowaną obróbkę CNC torów serpentynowych.
- Bardzo niska zawartość popiołu:Procesy oczyszczania redukują zanieczyszczenia metaliczne do < 5 ppm, zapobiegając zanieczyszczeniu.
2. Inżynieria geometryczna dla jednorodności termicznej

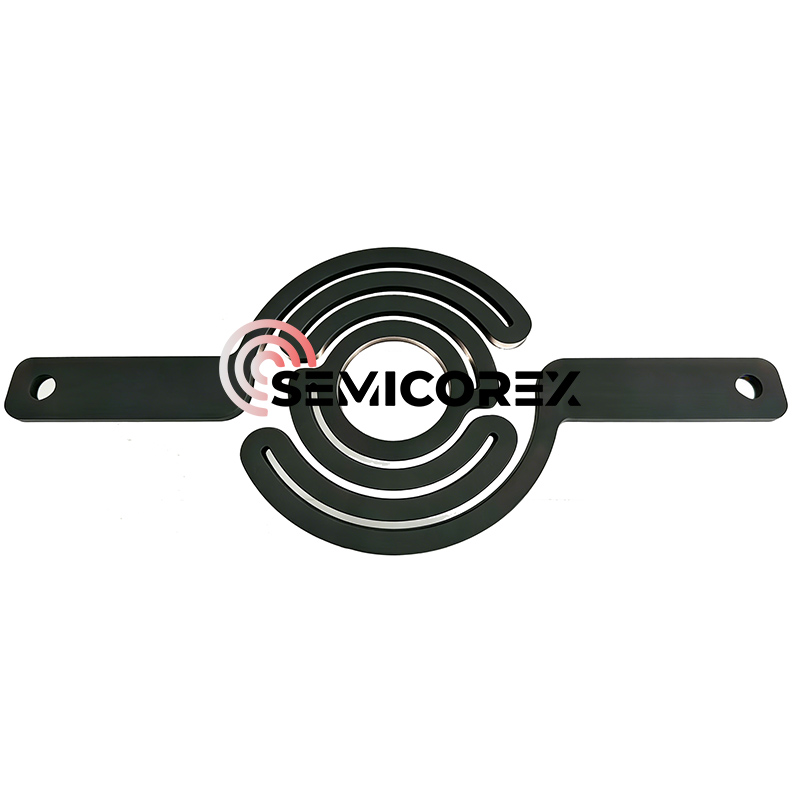

Nasze grzejniki posiadają labiryntową ścieżkę rezystancyjną, zoptymalizowaną matematycznie w celu zapewnienia idealnie okrągłego pola cieplnego:
- Projekt ścieżki serpentynowej:Zwiększa rezystancję i powierzchnię w celu szybkiego i precyzyjnego zwiększania temperatury.
- Zintegrowane ramiona montażowe:Precyzyjnie wywiercone otwory zapewniają bezpieczne połączenie elektryczne, zapewniając niską rezystancję styku.
- Symetria termiczna:Zaprojektowane tak, aby pasowały do geometrii susceptora, minimalizując promieniowe gradienty temperatury.
3. Zaawansowane powłoki ochronne
Semicorex oferuje zaawansowane ulepszenia powłok chroniące przed agresywnym środowiskiem chemicznym:
- Powłoka CVD SiC:Hermetyczne uszczelnienie zapobiegające „pyleniu węgla” i utlenianiu w środowiskach MOCVD.
- Powłoka CVD TaC:Do wzrostu kryształów SiC przekraczającego 2000°C, zapewniając niezrównaną odporność na erozję wodorową.
Specyfikacje techniczne
| Nieruchomość | Typowa wartość | Korzyści przemysłowe |
|---|---|---|
| Maksymalna temperatura robocza | Do 2200°C | Obsługuje wszystkie profile wzrostu SiC/GaN |
| Zawartość popiołu | < 2 - 5 ppm | Zapobiega zanieczyszczeniu na poziomie domieszki |
| Gęstość | 1,82 - 1,88 g/cm3 | Wysoka stabilność mechaniczna i termiczna |
| Wytrzymałość na zginanie | 50 - 70 MPa | Odporność na naprężenia mechaniczne i wibracje |
| Przewodność cieplna | 100 - 130 W/m·K | Wydajne i szybkie przekazywanie ciepła |
Krytyczne zastosowania w fabryce półprzewodników
- Wzrost wlewka SiC (PVT):Zapewnia precyzyjny pionowy gradient temperatury wymagany do przeprowadzenia sublimacji.
- MOCVD i PECVD:Służy jako główne źródło ciepła dla susceptorów w półprzewodnikach złożonych III-V.
- Wyżarzanie w wysokiej temperaturze:Czyste, niezawodne ciepło do aktywacji domieszek w urządzeniach wysokiego napięcia.
Każdy grzejnik grafitowy przechodzi 100% weryfikację wymiarową CMM, aby zapewnić idealne dopasowanie do konkretnego modelu reaktora. Zapewniamy pełną identyfikowalność i certyfikację materiałów, zapewniając zgodność z najsurowszymi standardami branżowymi. Optymalizując ścieżkę rezystancyjną, pomagamy fabrykom skrócić czas cykli i zwiększyć liczbę płytek „Prime Grade” w partii.
