Łożyska powietrzne grafitowe

Łożyska powietrzne Semicorex Graphite to wysoce precyzyjny element aerostatyczny zaprojektowany w celu zapewnienia pozbawionego tarcia ruchu liniowego i obrotowego w ultraprecyzyjnych maszynach. Wykonane ze specjalistycznego gatunku izostatycznegoporowaty grafitłożysko to wykorzystuje naturalną przepuszczalność mikrostruktury węgla, aby stworzyć jednolitą, sztywną i stabilną poduszkę powietrzną. W przeciwieństwie do konwencjonalnych łożysk, które opierają się na wywierconych otworach, grafitowe łożyska powietrzne wykorzystują miliony submikronowych porów na całej swojej powierzchni, aby działać jak zwężka, zapewniając idealnie rozłożony profil ciśnienia bez gradientów i skoków ciśnienia.

Dane techniczne

Na podstawie przykładowego raportu z badań stwierdzono, że grafit Semicorex wykazuje następujące certyfikowane właściwości:

Kluczowe funkcje i zalety

Jednolity rozkład ciśnienia: Struktura porów o grubości 0,5 µm tworzy „kurtynę” powietrzną, eliminując tętnienia ciśnienia związane z łożyskami kryzowymi i zapewniając doskonałą sztywność przechyłu.

Ruch bez tarcia: Zerowe tarcie statyczne i dynamiczne (bez tarcia) pozwala na nieskończoną rozdzielczość pozycjonowania i zerowe zużycie, wydłużając żywotność systemu w nieskończoność.

Ochrona przed zderzeniami (miękkie lądowanie): Grafitowa powierzchnia Shore 53 HS nie zaciera się. W przypadku utraty powietrza łożysko osadza się delikatnie na prowadnicy, pełniąc rolę suchego smaru i zapobiegając katastrofalnemu uszkodzeniu precyzyjnej prowadnicy.

Wysokie tłumienie: Theporowaty grafitmatryca w naturalny sposób pochłania wibracje, zapewniając efekt tłumienia „ściskanej folii”, który poprawia czasy osiadania i stabilność dynamiczną w zastosowaniach skanowania.

Kompatybilność z pomieszczeniami czystymi: Łożyska powietrzne z grafitu Semicorex działają bez oleju i smaru, dzięki czemu idealnie nadają się do pomieszczeń czystych klasy ISO 1, powszechnych w produkcji półprzewodników.

Charakterystyka wizualna

Wizualna kontrola komponentów grafitowych łożysk powietrznych (w odniesieniu do dostarczonych zdjęć) ujawnia:

Wykończenie powierzchni: Matowe, grafitowo-szare wykończenie charakterystyczne dla precyzyjnie szlifowanego grafitu.

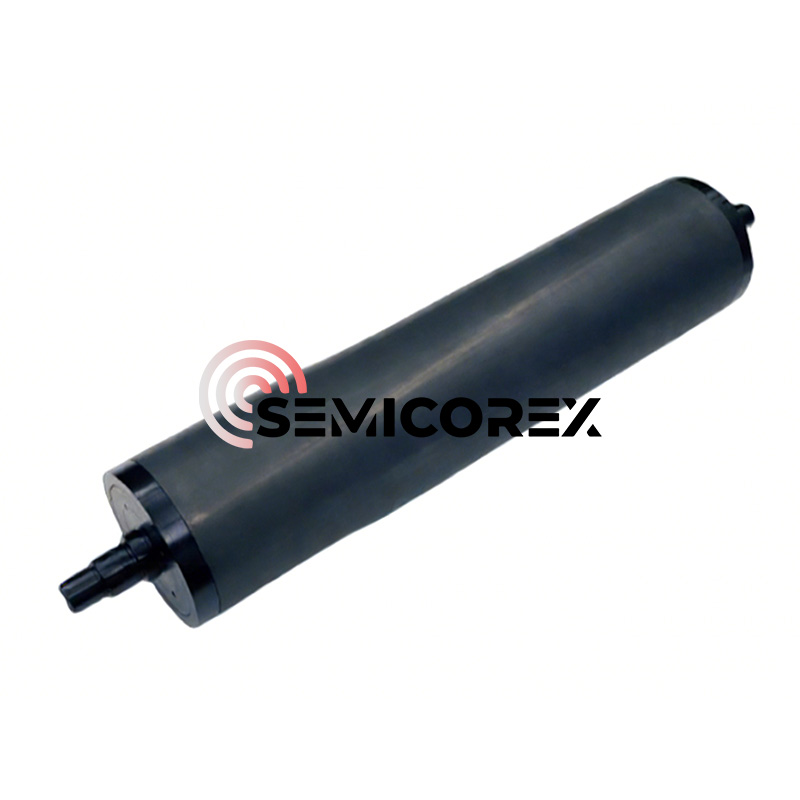

Geometria: Dostępne w konfiguracjach z liniowymi prętami z obrobionymi maszynowo szczelinami do montażu lub odprowadzania próżni. Gołym okiem porowata powierzchnia wydaje się jednolita, skrywając mikroskopijną sieć porów.

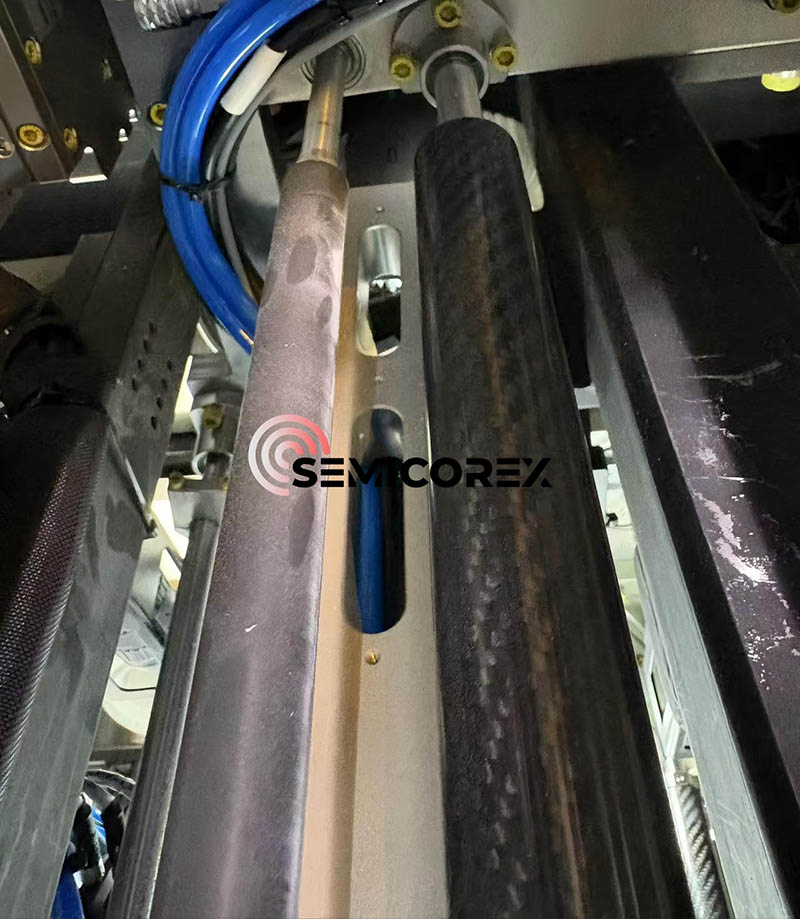

Montaż: Zaprojektowany do integracji z precyzyjnie obrobionymi rowkami lub systemami mocowania na kołkach kulowych, aby zapewnić równoległość z prowadnicą.

Kontekst historyczny i ewolucja technologiczna

Granice łożysk kontaktowych

Przez dziesięciolecia standard ruchu liniowego wyznaczały łożyska kulkowe i prowadnice rolkowe z obiegiem. Chociaż systemy te są wytrzymałe, mają nieodłączne ograniczenia określone przez Hertzowskie naprężenie kontaktowe. Fizyczny kontakt pomiędzy elementami tocznymi a bieżnią generuje tarcie, ciepło i cząstki zużywające się. W zastosowaniach ultraprecyzyjnych „hałas” generowany przez recyrkulację kulek powoduje powstawanie fal prędkości, które są nie do przyjęcia w metrologii na poziomie nanometrów. Co więcej, potrzeba smarowania powoduje zanieczyszczenia i wymagania konserwacyjne, które są niezgodne z nowoczesnymi standardami dotyczącymi pomieszczeń czystych.

Rewolucja aerostatyczna

Przejście na łożyska powietrzne oznaczało zasadniczą zmianę w konstrukcji maszyn. Oddzielając powierzchnie warstwą powietrza, inżynierowie wyeliminowali kontakt mechaniczny. Wczesne łożyska powietrzne wykorzystywały kompensację kryzy. W tej konstrukcji sprężone powietrze podawane jest przez kilka precyzyjnie wywierconych otworów (dyszów) i rozprowadzane poprzez rowki.

Ograniczenia konstrukcji kryzy:

Gradienty ciśnienia: Ciśnienie znacznie spada, gdy powietrze oddala się od kryzy/rowka, zmniejszając wydajność nośności.

Młot pneumatyczny: Objętość powietrza uwięziona w rowkach może działać jak kondensator, prowadząc do samowzbudnych wibracji lub „uderzania”.

Zatykanie: Pojedyncza cząsteczka pyłu może zablokować otwór, powodując natychmiastową awarię łożyska.

Katastrofalne awarie: Łożyska kryzowe są zwykle wykonane z twardego metalu (aluminium, stal nierdzewna). W przypadku awarii dopływu powietrza kontakt metalu z metalem lub metalu z granitem powoduje poważne zarysowania i zatarcia.

Pojawienie się technologii mediów porowatych

Łożyska powietrzne z mediami porowatymi, takie jak te wykorzystujące porowaty grafit, rozwiązały te problemy, wykorzystując sam materiał łożyska jako zwężkę.

Historia: Opracowana w połowie XX wieku, ale udoskonalona do użytku komercyjnego w latach 80. i 90. XX wieku, technologia porowatego węgla wykorzystywała proces spiekania do stworzenia materiału z milionami mikroskopijnych, krętych ścieżek.

Przełom: kluczem było kontrolowanie procesu produkcyjnego w celu zapewnienia przepuszczalności izotropowej. Specyfikacja łożysk powietrznych grafitowych o średniej średnicy porów wynoszącej 0,5 µm stanowi dojrzałą wersję tej technologii, optymalizującą ograniczenie przepływu w celu maksymalizacji sztywności przy jednoczesnej minimalizacji zużycia powietrza. Ta ewolucja przekształciła łożyska pneumatyczne z delikatnych przyrządów laboratoryjnych w solidne komponenty przemysłowe zdolne do pracy w trudnych warunkach obróbki.

Nauka o materiałach: Zanurz się głęboko w porowatym graficie do łożysk powietrznych

Produkcja grafitu izostatycznego

Grafitowe łożyska powietrzne są identyfikowane jako grafit izostatyczny. Ten proces produkcyjny różni się od grafitu wytłaczanego lub formowanego.

Surowiec: Koks naftowy o wysokiej czystości jest mikronizowany na cząstki (w związku z drobną strukturą widoczną w specyfikacji porów 0,5 µm).

Prasowanie izostatyczne na zimno (CIP): Proszek umieszcza się w formie i poddaje działaniu bardzo wysokiego ciśnienia ze wszystkich kierunków (ciśnienie płynu). Dzięki temu gęstość (1,74 g/cm3) jest jednakowa w całym kęsie. Ta izotropia jest kluczowa, ponieważ zapewnia przepływ powietrza przez łożysko z tą samą prędkością we wszystkich kierunkach, zapobiegając „przechylaniu” lub nierównemu unoszeniu.

Grafityzacja: Kęs podgrzewa się do ~3000°C. To wyrównuje strukturę krystaliczną, przekształcając węgiel w grafit. Proces ten nadaje rezystancję właściwą wynoszącą 13,02 µΩ·m, która jest kluczowym wskaźnikiem stopnia grafityzacji i stabilności termicznej.

Analiza mikrostrukturalna

Rozmiar porów (0,5 µm): Jest to wymiar „złotowłosej”.

Jeśli pory są zbyt duże (> 1,0 µm): Zużycie powietrza staje się nadmierne, a łożysko traci sztywność (zbyt nieszczelne).

Jeśli pory są zbyt małe (< 0,1 µm): Łożysko wymaga niepraktycznych ciśnień wejściowych, aby wytworzyć siłę nośną, a czas reakcji staje się powolny.

0,5 µm: Stanowi optymalizację dla standardowych przemysłowych systemów sprężonego powietrza (80 PSI), równoważąc wydajność z dużą obciążalnością.

Gęstość (1,74 g/cm3): Typowe gęste grafity wahają się od 1,70 do 1,85 g/cm3. Wartość 1,74 wskazuje na porowatość około 15-20%. Ta objętość „pustej przestrzeni” pełni rolę wewnętrznego zbiornika, zapewniając stały dopływ powietrza do twarzy.

Wytrzymałość mechaniczna

Wytrzymałość na ściskanie (127,0 MPa): Ta wartość jest znacząca. Oznacza to, że łożysko może wytrzymać ogromne obciążenia bez uszkodzeń konstrukcyjnych. Dla kontekstu typowy beton ma grubość ~30 MPa. porowaty grafit do łożysk powietrznych jest czterokrotnie silniejszy niż beton pod względem ściskania. Umożliwia to zamocowanie lub wstępne obciążenie łożyska dużymi siłami magnetycznymi bez pękania.

Wytrzymałość na zginanie (80,7 MPa): Jest wysoka w przypadku grafitu. Zapewnia, że ​​płytki łożyskowe nie odkształcają się ani nie pękają pod wpływem momentów zginających występujących podczas przyspieszania lub niewspółosiowości montażu.

Trybologia i „miękkie lądowanie”

Twardość Shore'a wynosząca 53 HS (Scleroskop) plasuje go w kategorii „średnio twardych” dla grafitów (bardziej miękkich niż niektóre wyjątkowo gęste gatunki, które mogą wynosić 70-80 HS).

Korzyści tribologiczne: podczas wypadku materiał łożyska musi być ofiarny. Granit (prowadnica) jest znacznie twardszy. Grafit Shore 53 pod wpływem uderzenia ściera się na drobny proszek, smarując ślizg i zapobiegając przenoszeniu energii w wyniku zarysowania granitu. Ta samosmarująca właściwość stanowi najlepszą polisę ubezpieczeniową dla drogich maszyn.
