Co to jest proces dyfuzji

Domowanie polega na wprowadzeniu dawki zanieczyszczeń do materiałów półprzewodnikowych w celu zmiany ich właściwości elektrycznych. Dyfuzja i implantacja jonów to dwie metody domieszkowania. Wczesne domieszkowanie zanieczyszczeń osiągnięto przede wszystkim poprzez dyfuzję w wysokiej temperaturze.

Dyfuzja osadza atomy zanieczyszczenia na powierzchni aWafel podłożaz źródła pary lub domieszkowanego tlenku. Stężenie zanieczyszczenia zmniejsza się monotonicznie z powierzchni do objętości, a rozkład zanieczyszczenia zależy przede wszystkim przez temperaturę i czas dyfuzyjnego. Implantacja jonów obejmuje wstrzykiwanie jonów domieszkowanych do półprzewodnika za pomocą wiązki jonowej. Stężenie zanieczyszczenia ma rozkład szczytowy w półprzewodnik, a rozkład zanieczyszczenia jest określany przez dawkę jonów i energii implantacji.

Podczas procesu dyfuzji wafel jest zwykle umieszczany w ściśle kontrolowanej temperaturze rurki pieca kwarcowego i wprowadza się mieszaninę gazową zawierającą pożądany domieszek. W procesach dyfuzji SI bor jest najczęściej stosowanym domieszką typu p, podczas gdy fosfor jest najczęściej stosowanym domieszką typu N. (W przypadku implantacji jonów SIC domieszką typu P jest zazwyczaj bor lub aluminium, a domieszką typu N jest zazwyczaj azotem.)

Dyfuzja w półprzewodnikach można postrzegać jako ruch atomowy atomów domieszkowanych w sieci podłoża przez wolne miejsca lub atomy śródmiąższowe.

W wysokich temperaturach atomy sieci wibrują w pobliżu ich pozycji równowagi. Atomy w miejscach sieci mają pewne prawdopodobieństwo uzyskania wystarczającej energii, aby przejść od ich pozycji równowagi, tworząc atomy śródmiąższowe. Stwarza to wakat na oryginalnej stronie. Kiedy pobliski atom zanieczyszczenia zajmuje wolne miejsce, nazywa się to dyfuzją wakat. Kiedy atom śródmiąższowy przenosi się z jednego miejsca do drugiego, nazywa się to dyfuzją śródmiąższową. Atomy z mniejszymi promieniami atomowymi zwykle doświadczają dyfuzji śródmiąższowej. Inny rodzaj dyfuzji występuje, gdy atomy śródmiąższowe wypierają atomy z pobliskich miejsc sieci, wciskając atom zanieczyszczenia zastępczego w miejsce śródmiąższowe. Ten atom powtarza ten proces, znacznie przyspieszając szybkość dyfuzji. Nazywa się to dyfuzją pchnięcia.

Podstawowymi mechanizmami dyfuzji P i B w Si są dyfuzja pustostanów i dyfuzja pchania.

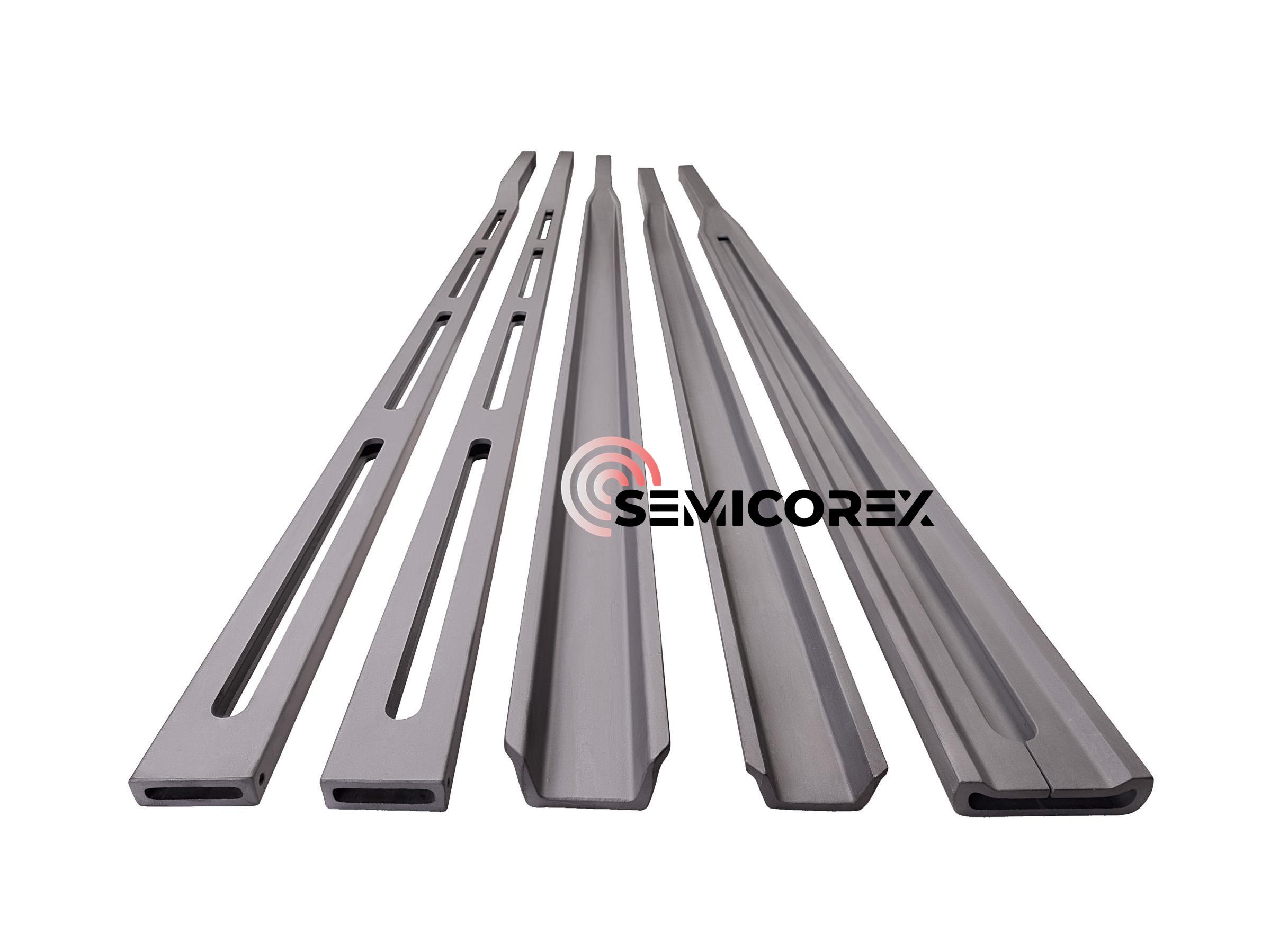

SemiCorex oferuje dostosowane do wysokiej czystościKomponenty SICw procesie dyfuzji. Jeśli masz jakieś zapytania lub potrzebujesz dodatkowych szczegółów, nie wahaj się z nami skontaktować.
