Czym są pierścienie w trawieniu

W produkcji chipów fotolitografia i trawienie to dwa ściśle powiązane etapy. Fotolitografia poprzedza trawienie, podczas którego wzór obwodu jest wywoływany na płytce za pomocą fotorezystu. Następnie wytrawianie usuwa warstwy folii niezakryte fotorezystem, kończąc przeniesienie wzoru z maski na płytkę i przygotowując do kolejnych etapów, takich jak implantacja jonów.

Trawienie polega na selektywnym usuwaniu niepotrzebnego materiału metodami chemicznymi lub fizycznymi. Po powlekaniu, powlekaniu odpornym, fotolitografii i wywoływaniu, trawienie usuwa niepotrzebny, cienki materiał odsłonięty na powierzchni płytki, pozostawiając jedynie pożądane obszary. Następnie usuwa się nadmiar fotorezystu. Powtarzanie tych kroków wielokrotnie tworzy złożone układy scalone. Ponieważ trawienie obejmuje usuwanie materiału, nazywa się to „procesem subtraktywnym”.

Trawienie na sucho, znane również jako trawienie plazmowe, jest dominującą metodą trawienia półprzewodników. Wytrawiacze plazmowe dzieli się ogólnie na dwie kategorie w oparciu o technologie wytwarzania i kontroli plazmy: trawienie w plazmie pojemnościowo sprzężonej (CCP) i trawienie w plazmie sprzężonej indukcyjnie (ICP). Wytrawiacze CCP są używane głównie do wytrawiania materiałów dielektrycznych, podczas gdy wytrawiacze ICP są używane głównie do wytrawiania krzemu i metali i są również znane jako wytrawiacze przewodzące. Wytrawiacze dielektryczne celują w materiały dielektryczne, takie jak tlenek krzemu, azotek krzemu i dwutlenek hafnu, natomiast wytrawiacze przewodników celują w materiały krzemowe (krzem monokrystaliczny, krzem polikrystaliczny i krzemek itp.) oraz materiały metalowe (aluminium, wolfram itp.).

W procesie trawienia będziemy stosować przede wszystkim dwa rodzaje pierścieni: pierścienie ostrości i pierścienie tarczy.

Pierścień ostrości

Ze względu na efekt krawędziowy plazmy gęstość jest większa w środku i mniejsza na krawędziach. Pierścień ostrości poprzez swój pierścieniowy kształt i właściwości materiału CVD SiC generuje specyficzne pole elektryczne. Pole to prowadzi i ogranicza naładowane cząstki (jony i elektrony) w plazmie do powierzchni płytki, szczególnie na jej krawędzi. To skutecznie zwiększa gęstość plazmy na krawędziach, zbliżając ją do tej w środku. To znacznie poprawia równomierność trawienia na całej płytce, zmniejsza uszkodzenia krawędzi i zwiększa wydajność.

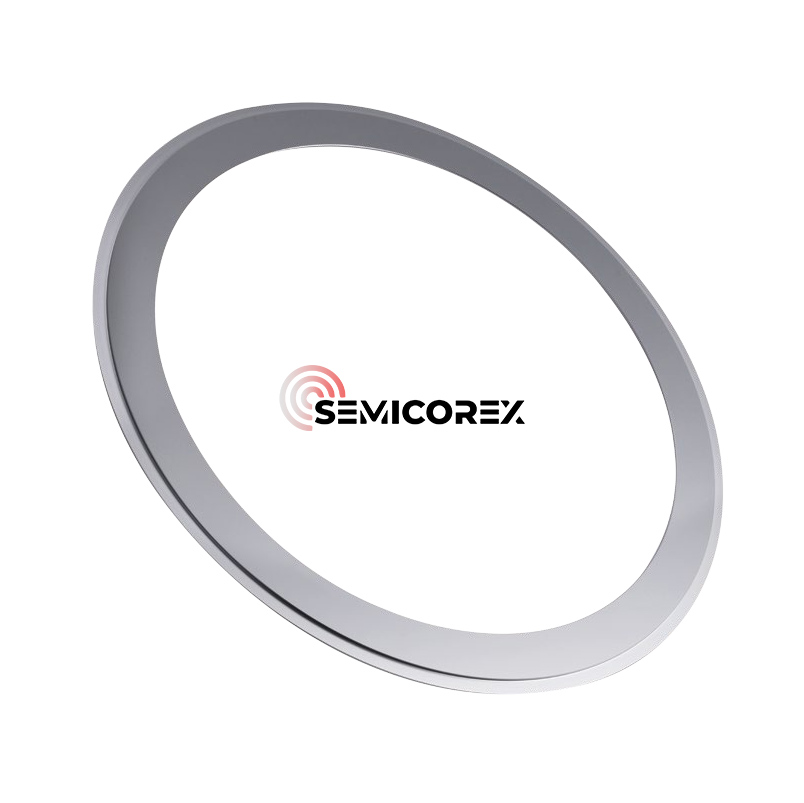

Pierścień Tarczy

Zwykle znajduje się na zewnątrz elektrody, a jego podstawową funkcją jest blokowanie przelewu plazmy. W zależności od budowy może pełnić także funkcję części elektrody. Typowe materiały obejmują CVD SiC lub krzem monokrystaliczny.

Semicorex oferuje wysoką jakośćCVD SiCIKrzemTrawienie pierścieni według potrzeb klientów. Jeśli masz jakiekolwiek pytania lub potrzebujesz dodatkowych szczegółów, nie wahaj się z nami skontaktować.
