Jak produkowane są półprzewodnikowe rury do pieca kwarcowego?

Półprzewodnikrury pieca kwarcowegoto podstawowe komponenty szeroko stosowane w głównych procesach produkcji półprzewodników, takich jak dyfuzja, utlenianie i wyżarzanie. Musi stabilnie utrzymywać właściwości fizyczne i chemiczne, nawet jeśli musi być długo wystawiony na działanie wysokiej temperatury, intensywnego ciśnienia i silnej korozji w środowisku operacyjnym. W procesie produkcji półprzewodników jakość rury pieca kwarcowego bezpośrednio wpływa na wydajność i wydajność urządzeń półprzewodnikowych. Z tego powodu proces produkcji rur pieca kwarcowego jest kluczowy.

Główne procesy produkcyjne rur pieców kwarcowych

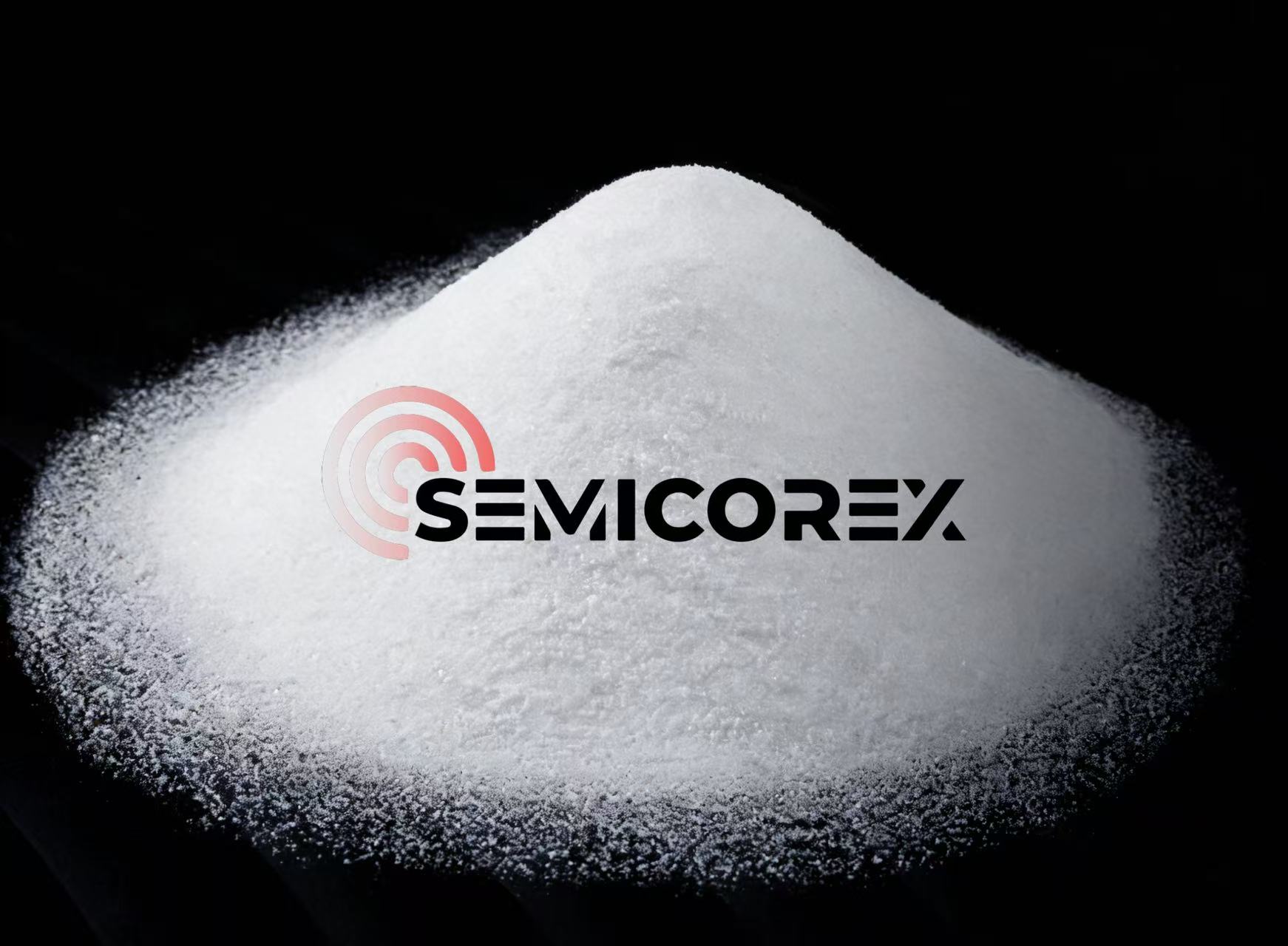

1. Wybór surowca

Rury pieca kwarcowego są wykonane głównie z dwutlenku krzemu o wysokiej czystości, który jest dostępny zarówno w postaci naturalnej, jak i syntetycznej. Surowce o wysokiej czystości są niezbędne do zapewnienia doskonałej wydajności optycznej, termicznej i chemicznej rur pieca kwarcowego. Szczególnie w dziedzinach wymagających dużej precyzji, takich jak półprzewodniki, wymagania dotyczące zawartości zanieczyszczeń, zwłaszcza jonów metali (takich jak żelazo, aluminium, sód itp.), w surowcach są niezwykle rygorystyczne i muszą być kontrolowane na poziomie ppm.

2. Topienie i formowanie

Wybranykwarcproszek lub grudki topi się w piecu wysokotemperaturowym w temperaturze powyżej 2000°C, tworząc jednorodną stopioną ciecz kwarcową. Precyzyjna kontrola temperatury i specyficzne środowisko atmosferyczne (takie jak próżnia lub gaz obojętny) mają kluczowe znaczenie w tym procesie, aby skutecznie zapobiegać defektom spowodowanym utlenianiem i zanieczyszczeniami. Stopiony płyn kwarcowy jest następnie w sposób ciągły formowany w rury przy użyciu specjalistycznego sprzętu do ciągnienia lub form, takich jak maszyny do ciągnienia rur.

3. Cięcie i obróbka czołowa

Kształtowane rury kwarcowe są zazwyczaj przycinane na wymaganą długość za pomocą sprzętu do cięcia, takiego jak przecinarki diamentowe lub przecinarki laserowe. Końce ciętych rur są zwykle szorstkie, dlatego konieczne jest dokładne szlifowanie, aby zapewnić gładkość i płaskość powierzchni. Zwykle stosuje się procesy polerowania mechanicznego lub chemicznego w celu usunięcia zadziorów i mikropęknięć powstałych na skutek cięcia, dzięki czemu końce rur mogą spełniać wysokie standardy płaskości i spełniać wymagania dotyczące uszczelniania próżniowego w procesach półprzewodnikowych.

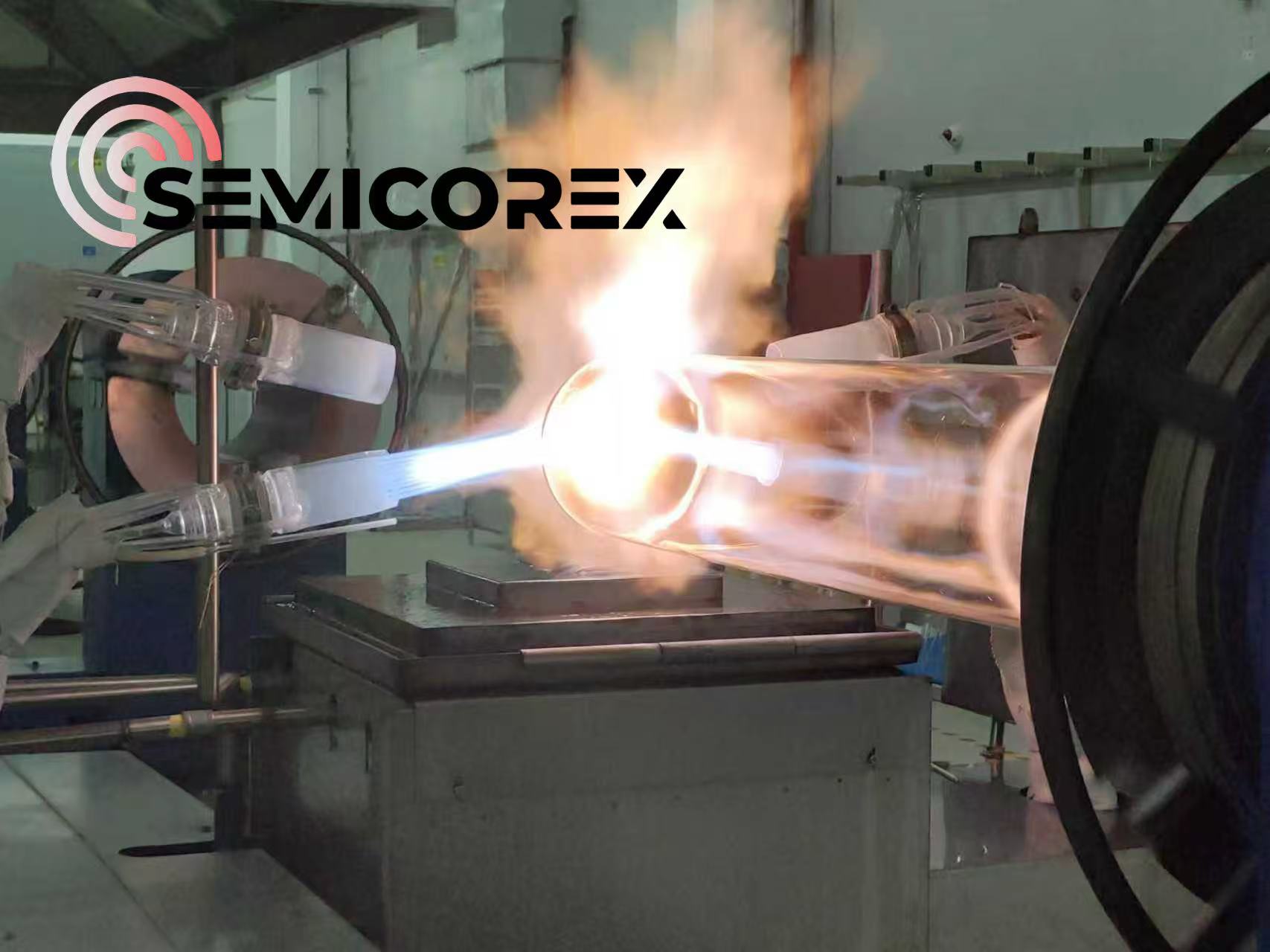

4. Montaż spawalniczy

Wycięte rury kwarcowe należy zespawać w wysokiej temperaturze z rurami rdzeniowymi pieca, kołnierzami i rurami wydechowymi w celu montażu zgodnego z indywidualnymi rysunkami klienta. Po montażu spawalniczym warstwę białego tlenku rury kwarcowej należy usunąć poprzez polerowanie w wysokiej temperaturze. Warstwa ta powstaje podczas procesu chłodzenia po stopieniu rurki kwarcowej w wysokich temperaturach. Choć sam w sobie jest nieszkodliwy, wpływa na przepuszczalność światła, płaskość i gładkość produktu kwarcowego. Polerowanie w wysokiej temperaturze może skutecznie usunąć warstwę tlenku, tworząc przezroczyste i czyste rury.

5. Obróbka wyżarzania

Naprężenia wewnętrzne powstają w rurach kwarcowych po procesach kształtowania, cięcia, spawania i polerowania, co może mieć wpływ na ich wytrzymałość mechaniczną i stabilność termiczną. Dlatego wszystkie części kwarcowe wytwarzane w wysokiej temperaturze muszą zostać poddane obróbce cieplnej i wyżarzaniu, aby wyeliminować takie naprężenia wewnętrzne.

6. Kontrola jakości

W całym procesie produkcyjnym rur pieca kwarcowego wymagane są rygorystyczne, wieloaspektowe testy, aby upewnić się, że gotowy produkt spełnia standardy. Kontrole obejmują naprężenia wewnętrzne (sprawdzane światłem spolaryzowanym pod kątem oczywistych linii naprężeń), dokładność wymiarową (taką jak kontrola tolerancji średnicy zewnętrznej, grubości ścianki i długości), jakość powierzchni (chropowatość, obecność defektów itp.), właściwości mechaniczne (wytrzymałość, twardość itp.) i czystość (wewnętrzna ściana wolna od zanieczyszczeń i pęcherzyków).
