Porównanie trzech głównych pierścieni ostrości

Pierścienie ogniskujące to precyzyjne części pierścieniowe, zwykle instalowane wokół uchwytu płytki w sprzęcie do trawienia plazmowego i podczas procesu trawienia są bezpośrednio wystawione na działanie plazmy wysokoenergetycznej. Ich podstawową funkcją jest działanie jako części protektorowe zapewniające jednolite wyniki trawienia na całej powierzchni płytki. Ze względu na efekt krawędzi pola elektryczne zniekształcają się i gwałtownie rozchodzą na krawędziach płytki, powodując, że gęstość i energia plazmy są znacznie niezgodne ze środkiem płytki, niszcząc w ten sposób jednorodność trawienia. Pierścienie ostrości rozwiązują ten problem za pomocą trzech podstawowych mechanizmów wymienionych poniżej:

1. Optymalizacja pola elektrycznego

Pierścienie ostrości umieszczone wokół płytki działają jak rampa buforująca pole elektryczne, podnosząc fizyczne i elektryczne granice płytki. To ustawienie wyrównuje powłokę plazmową na krawędzi płytki, kierując jony w celu bombardowania powierzchni płytki pod optymalnymi kątami, zapewniając w ten sposób stałą precyzję trawienia pomiędzy krawędzią płytki a środkiem.

2. Mechanizm ochrony komponentów podstawowych

Jako części ofiarne w systemie trawienia, pierścienie ostrości wytrzymują bezpośrednie bombardowanie plazmą wysokoenergetyczną. Mogą chronić drogie komponenty znajdujące się pod spodem, takie jak uchwyty elektrostatyczne, przed uszkodzeniem, co znacznie wydłuża żywotność komponentów i zmniejsza koszty ich konserwacji.

3. Konserwacja dopasowania termicznego i elektrycznego

Niektóre pierścienie ogniskujące mogą ułatwiać osiągnięcie równomiernego rozkładu ciepła lub utworzenie dobrze dopasowanego pola elektrycznego z płytką o dostosowanej przewodności elektrycznej, tworząc w ten sposób niezwykle stabilne środowisko przetwarzania dla precyzyjnego trawienia.

Porównanie trzech powszechnie używanych materiałów pierścienia ostrości

Kwarc, krzem i węglik krzemu to trzy dominujące materiały do ​​produkcji pierścieni ostrości. Poniżej znajduje się szczegółowe zestawienie ich mocnych i słabych stron oraz typowych zastosowań.

1. Kwarcowy pierścień ostrości (opcja tradycyjna)

A. Zalety i wady

Kwarcowe pierścienie ostrościwykazują niskie koszty eksploatacji, stabilne zachowanie w polach o wysokiej częstotliwości i doskonałą izolację dielektryczną w. Nie można jednak ignorować ich ograniczeń. Kwarc charakteryzuje się niską twardością mechaniczną, dlatego kwarcowe pierścienie ostrości są podatne na odkształcenia pod wpływem wysokiej temperatury. Zapewniają również słabą odporność na rozpylanie jonów i wyjątkowo dużą szybkość korozji pod wpływem plazmy na bazie fluoru, co może powodować ryzyko zanieczyszczenia procesów produkcyjnych.

B. Odpowiednie scenariusze

Pierścienie te działają w przypadku wytrawiaczy RIE o niskim bombardowaniu, obsługując procesy od średniej do niskiej klasy przy 28 nm i więcej. Nie są w stanie spełnić rygorystycznych wymagań dotyczących niskiego poziomu zanieczyszczeń i długiej żywotności dla zaawansowanych węzłów.

2. Silikonowy pierścień ostrości

A. Zalety i wady

Silikonowe pierścienie ostrościwykonane są z tego samego materiału co płytki krzemowe, oferując dobrze dobrane współczynniki rozszerzalności cieplnej i właściwości elektryczne. Tolerują temperatury do 1600°C i pomagają utrzymać równomierną dystrybucję plazmy. Mimo to krzem słabo radzi sobie z trawieniem plazmą fluorową. Łatwo generuje lotny SiF₄, szybko się zużywa i powoduje częste dryfowanie procesu i nieplanowane przestoje. Wymagana jest częsta wymiana — monokrystaliczne pierścienie krzemowe zwykle wymagają wymiany co 10 do 12 dni.

B. Odpowiednie scenariusze

Pierścienie krzemowe były kiedyś standardem w liniach do trawienia półprzewodników, ale stopniowo są zastępowane wariantami SiC. Są one nadal używane w wrażliwych kosztowo, starszych procesach produkcyjnych średniej i niższej klasy.

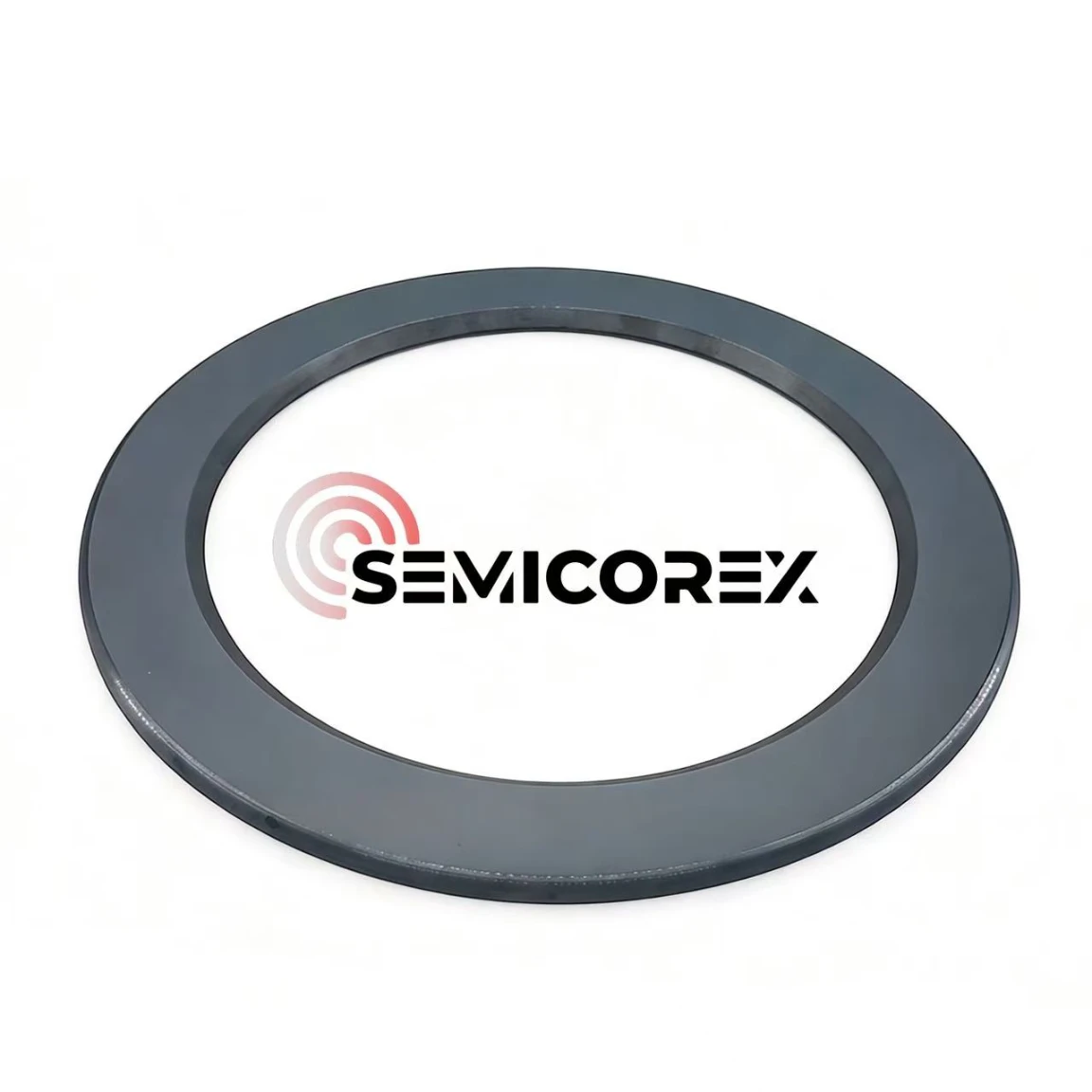

3. Pierścień ostrości z węglika krzemu (wybór klasy premium)

A. Zalety i wady

Pierścienie ostrości z węglika krzemumają twardość w skali Mohsa 9,5 i utrzymują wytrzymałość na zginanie od 500 do 600 MPa nawet w temperaturze 1400°C. Tymczasem ich współczynnik rozszerzalności cieplnej dobrze dopasowuje się do płytek krzemowych, oferując wyjątkową odporność na szok termiczny, aby wytrzymać szybkie cykle termiczne, znacznie optymalizując jednorodność trawienia na krawędziach płytek. Co najważniejsze, SiC charakteryzuje się wyjątkową odpornością na korozję w stosunku do Ar, F, Cl i innych substancji chemicznych plazmy. Szybkość trawienia w plazmie fluorowej jest prawie zerowa. Pierścienie ostrości z węglika krzemu zapewniają 2–3 razy dłuższą żywotność niż wersje krzemowe, co znacznie zwiększa ogólną wydajność sprzętu. Wysokiej czystości węglik krzemu hodowany metodą CVD osiąga poziom czystości powyżej 99,9995%, drastycznie zmniejszając ryzyko zanieczyszczenia cząstkami i pierwiastkami.

Jednakże pierścienie ostrości z węglika krzemu nie są pozbawione wad. Biorąc pod uwagę wyjątkową twardość węglika krzemu, produkcja pierścieni ostrości z węglika krzemu wymaga diamentowych narzędzi skrawających. Złożone i długotrwałe procedury obróbki znacznie podnoszą początkowy koszt zakupu.

B. Odpowiednie scenariusze

Pierścienie ostrości z węglika krzemu stanowią optymalną opcję dla zaawansowanych procesów produkcyjnych, w tym układów logicznych poniżej 14 nm i urządzeń 3D NAND, i są najlepszym materiałem do produkcji urządzeń zasilających z węglika krzemu.
