Porowaty uchwyt próżniowy z tlenku glinu

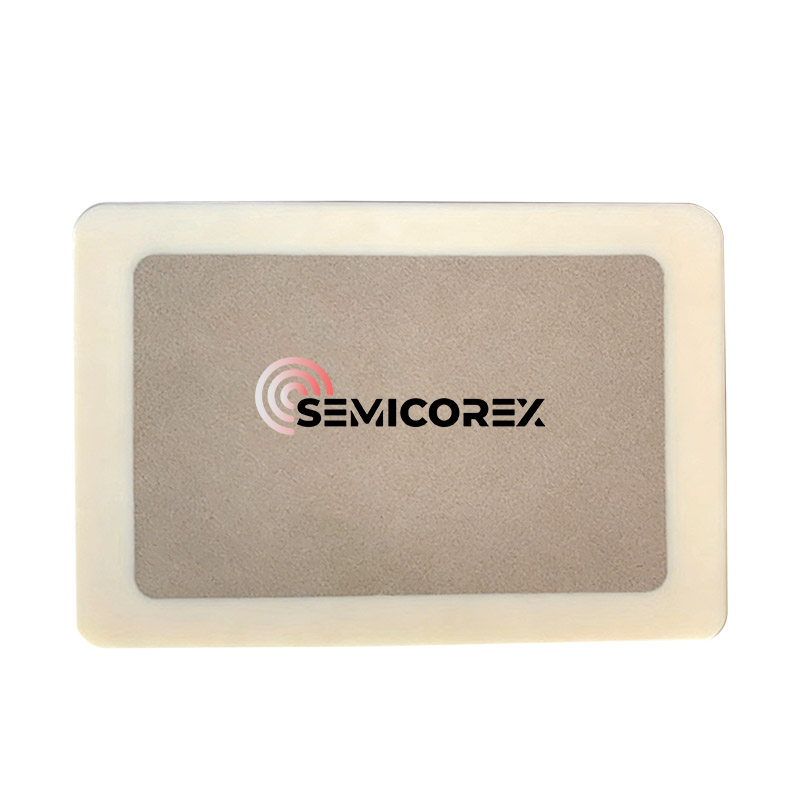

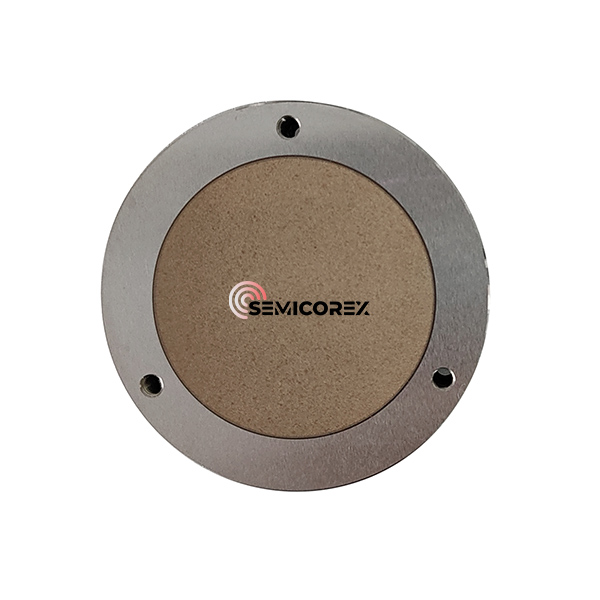

Uchwyt próżniowy Semicorex Porous Alumina to platforma nośna do mocowania produktów na zasadzie zasysania próżniowego, a częścią próżni transferowej jest zazwyczaj porowata płyta ceramiczna z tlenku glinu. Porowata płyta ceramiczna jest wbudowana w zagłębiony otwór w podstawie, jej obwód jest połączony i uszczelniony z podstawą, a podstawa jest obrobiona za pomocą gęstych materiałów ceramicznych lub metalowych. Pod ujemnym ciśnieniem w środowisku pracy uchwyt jest podłączony do pompy próżniowej poprzez porowatą strukturę wewnątrz płyty ceramicznej w celu zasysania powietrza, dzięki czemu obszar pod płytką tworzy obszar próżni, który jest znacznie niższy niż zewnętrzne ciśnienie atmosferyczne. Pod wpływem dużej różnicy ciśnień płytka jest mocno przymocowana do powierzchni uchwytu. Zazwyczaj im wyższy stopień podciśnienia pod płytką, tym mocniejsze przyleganie pomiędzy uchwytem a przedmiotem obrabianym i tym większa siła adsorpcji.

W przemyśle półprzewodników i mikroelektroniki precyzja to nie tylko wymóg – to standard. Porowaty uchwyt próżniowy z tlenku glinu (znany również jako ceramiczny uchwyt próżniowy) to kluczowy element zaprojektowany w celu zapewnienia równomiernego, nieniszczącego ssania delikatnych podłoży podczas procesów litografii, kontroli i krojenia w kostkę.

Co to jest porowaty uchwyt próżniowy z tlenku glinu?

W przeciwieństwie do tradycyjnych metalowych uchwytów, które wykorzystują obrobione rowki do wytworzenia ssania, porowaty uchwyt ceramiczny wykorzystuje wyspecjalizowaną mikroskopijną strukturę porów. Umożliwia to równomierne rozłożenie podciśnienia na całej powierzchni przedmiotu obrabianego, zapobiegając „wgłębieniom” lub deformacjom często spotykanym w przypadku konstrukcji rowkowanych.

Kluczowe dane techniczne

Aby zrozumieć działanie tych komponentów, przyglądamy się właściwościom materiałowym Al2O3 o wysokiej czystości:

Dlaczego warto wybrać porowaty tlenek glinu zamiast tradycyjnych materiałów?

1. Doskonała płaskość i jednolitość

Mikroskopijna struktura porów zapewnia, że ​​siła podciśnienia jest przyłożona do 100% powierzchni styku. Według danych branżowych równomierne ssanie zmniejsza naprężenia płytki nawet o 40% w porównaniu z tradycyjnymi rowkowanymi uchwytami ze stali nierdzewnej.

2. Wysoka stabilność termiczna

Ceramika z tlenku glinu ma niski współczynnik rozszerzalności cieplnej (CTE). Podczas obróbki w wysokiej temperaturze lub kontroli laserowej uchwyt zachowuje swoje wymiary, zapewniając stałą głębokość ogniskowania.

3. Kontrola ESD i zanieczyszczeń

Tlenek glinu o wysokiej czystości jest chemicznie obojętny i naturalnie odporny na korozję. Ponadto można zastosować specjalistyczne powłoki „czarnego tlenku glinu” lub powłoki antystatyczne, aby zapobiec wyładowaniom elektrostatycznym (ESD), które w niektórych środowiskach odpowiadają za prawie 25% utraty wydajności półprzewodników.

Podstawowe zastosowania w produkcji zaawansowanych technologii

Przetwarzanie płytek półprzewodnikowych

Podstawowym przypadkiem zastosowania jest fotolitografia i sondowanie płytek. Ekstremalna płaskość (<2 μm) zapewnia, że ​​płytka pozostaje w wąskiej głębi ostrości zaawansowanych systemów optycznych.

Produkcja cienkowarstwowych ogniw słonecznych

W przypadku elastycznych lub wyjątkowo cienkich podłoży tradycyjne kanały podciśnieniowe mogą powodować uszkodzenia fizyczne. „Oddychająca” powierzchnia porowatej ceramiki działa jak delikatna poduszka powietrzna lub płyta ssąca, chroniąc delikatne warstwy.

Szlifowanie soczewek optycznych

Porowaty tlenek glinu służy do mocowania soczewek podczas precyzyjnego szlifowania, gdzie wszelkie wibracje lub nierówny nacisk mogą powodować aberracje optyczne.

Często zadawane pytania (FAQ)

P1: Jak czyścić porowaty uchwyt próżniowy z tlenku glinu?

Odp.: Czyszczenie jest niezbędne do utrzymania ssania. Zalecamy stosowanie czyszczenia ultradźwiękowego w wodzie dejonizowanej lub specjalistycznych rozpuszczalnikach. Ponieważ tlenek glinu jest stabilny chemicznie, może wytrzymać większość kwaśnych lub zasadowych środków czyszczących. Upewnij się, że uchwyt jest wypieczony na sucho, aby usunąć wilgoć z porów.

P2: Czy rozmiar porów można dostosować do konkretnych podłoży?

O: Tak. Mniejsze pory (ok. 10 μm - 20 μm) są lepsze w przypadku ultracienkich folii, aby zapobiec „przebijaniu”, podczas gdy większe pory zapewniają większy przepływ powietrza w przypadku cięższych lub bardziej porowatych przedmiotów.

P3: Jaka jest maksymalna temperatura robocza?

Odp.: Chociaż sama ceramika może wytrzymać temperatury przekraczające 1500 ℃, zespół uchwytu próżniowego (w tym uszczelki i obudowy) jest zwykle przystosowany do temperatury od 250 ℃ do 400 ℃ w zależności od metody łączenia.
