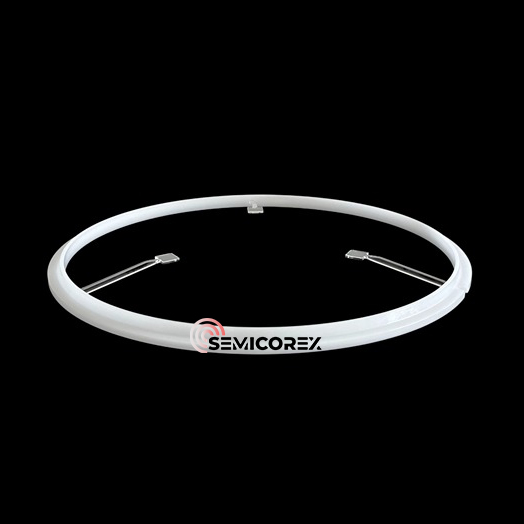

Kwarcowy pierścień nośny

12-calowy kwarcowy pierścień nośny Semicorex został zaprojektowany tak, aby bezproblemowo współpracować z mechanizmem wału windy wewnątrz reaktorów epitaksjalnych. Podczas pracy, gdy szyb windy opada, trzy strategicznie rozmieszczone wypustki podtrzymujące na pierścieniu łączą się ze sworzniami podnoszenia. Wypustki te skutecznie przytrzymują i prowadzą kołki podnoszące, umożliwiając im uniesienie i delikatne podniesienie płytki z powierzchni susceptora. To kontrolowane podnoszenie przygotowuje płytkę do bezpiecznego i wydajnego przeniesienia przez ramię robota, minimalizując ryzyko uszkodzenia mechanicznego lub nieprawidłowego ustawienia.

Kwarcowy pierścień nośny ma starannie zoptymalizowaną okrągłą geometrię, która pasuje do wymiarów 12-calowych płytek, zapewniając jednolite wsparcie i wyrównanie. Trzy wypustki podtrzymujące są precyzyjnie ustawione i obrobione tak, aby dokładnie współdziałały ze sworzniami podnoszącymi, zapewniając stałą wydajność podnoszenia w powtarzalnych cyklach. Gładkie wykończenie powierzchni ogranicza powstawanie cząstek i poprawia czystość, co jest niezbędne do utrzymania wysokiej wydajności urządzenia.

Kluczowe funkcje i zalety

Materiał kwarcowy o wysokiej czystości: Minimalizuje ryzyko zanieczyszczenia i wspiera ultraczyste środowiska przetwarzania.

Stabilność termiczna: Utrzymuje integralność strukturalną w warunkach epitaksjalnych w wysokiej temperaturze.

Precyzyjne wyrównanie: zapewnia dokładne pozycjonowanie płytek w celu niezawodnej obsługi przez robota.

Zoptymalizowana konstrukcja zaczepu podpierającego: umożliwia płynną koordynację z wałem podnośnika i sworzniami w celu kontrolowanego podnoszenia płytek.

Niskie wytwarzanie cząstek: Polerowane powierzchnie zmniejszają prawdopodobieństwo zrzucania cząstek, chroniąc jakość płytki.

Trwałość i długowieczność: Odporność na szok termiczny i korozję chemiczną, wydłużająca żywotność.

Scenariusz zastosowania

W systemach epitaksji składających się z pojedynczych płytek, precyzyjna obsługa płytek ma kluczowe znaczenie dla utrzymania spójności procesu i wydajności. Kwarcowy pierścień nośny działa jako przejściowa konstrukcja wsporcza podczas przenoszenia płytek. Kiedy wał windy się obniża, wypustki podtrzymujące utrzymują kołki podnoszące w odpowiednim położeniu, umożliwiając im podniesienie płytki z powierzchni technologicznej. Gwarantuje to, że ramię robota będzie mogło uzyskać dostęp do płytki i ją odzyskać bez zakłóceń, poprawiając wydajność automatyzacji i redukując błędy obsługi.

Jakość i niezawodność

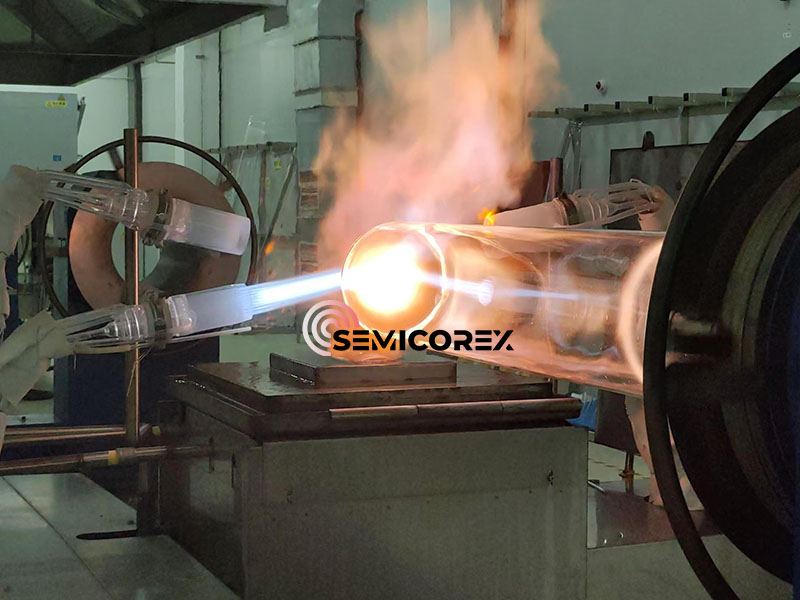

Każdy kwarcowy pierścień nośny jest produkowany zgodnie ze ścisłymi normami kontroli jakości, zapewniając dokładność wymiarową i czystość materiału. Zaawansowane procesy obróbki i kontroli gwarantują, że każdy komponent spełnia rygorystyczne wymagania nowoczesnych zakładów produkujących półprzewodniki.

Dlaczego warto wybrać Semicorex

Semicorex łączy głęboką wiedzę branżową z zaawansowanymi możliwościami produkcyjnymi, aby zapewnić wysoką wydajnośćelementy kwarcowedostosowane do zastosowań półprzewodnikowych. Koncentrując się na jakości, niezawodności i rozwiązaniach dostosowanych do potrzeb klienta, Semicorex gwarantuje, że każdy kwarcowy pierścień nośny przyczynia się do poprawy stabilności procesu i wydajności produkcji.

Wniosek

Kwarcowy pierścień nośny Semicorex o średnicy 12 cali jest istotnym elementem zapewniającym precyzyjną obsługę płytek w procesach epitaksjalnych. Jego doskonałe właściwości materiałowe, precyzyjna konstrukcja i niezawodne działanie sprawiają, że jest to niezastąpione rozwiązanie dla producentów półprzewodników poszukujących wysokiej wydajności, niskiego poziomu zanieczyszczeń i wydajnej automatyzacji.
