Wafel SOI

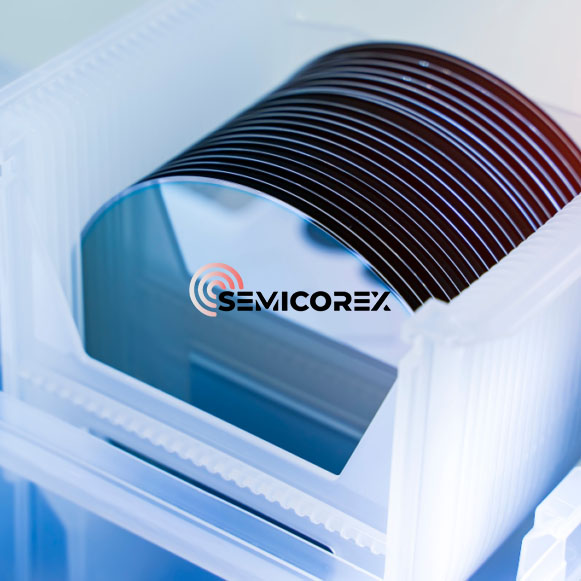

Semicorex SOI Wafer (Silicon On Insulator) to najnowocześniejsze podłoże półprzewodnikowe zaprojektowane tak, aby spełniać wysokie wymagania wydajnościowe nowoczesnej produkcji obwodów scalonych (IC). Zbudowane z cienkiej warstwy krzemu na wierzchu materiału izolacyjnego, zwykle dwutlenku krzemu (SiO₂), płytki SOI umożliwiają znaczną poprawę wydajności urządzeń półprzewodnikowych, zapewniając izolację pomiędzy różnymi komponentami elektrycznymi. Płytki te są szczególnie przydatne w produkcji urządzeń zasilających, komponentów RF (częstotliwości radiowej) i MEMS (systemów mikroelektromechanicznych), gdzie krytyczne znaczenie mają zarządzanie ciepłem, efektywność energetyczna i miniaturyzacja.

Płytki SOI oferują doskonałe właściwości elektryczne, w tym niską pojemność pasożytniczą, zmniejszone przesłuchy między warstwami i lepszą izolację termiczną, co czyni je idealnymi do zastosowań wymagających wysokiej częstotliwości, dużych prędkości i wrażliwych na moc w zaawansowanej elektronice. Semicorex oferuje szeroką gamę płytek SOI dostosowanych do konkretnych potrzeb produkcyjnych, w tym różnych grubości krzemu, średnic płytek i warstw izolacyjnych, zapewniając klientom otrzymanie produktu idealnie dopasowanego do ich zastosowań.

Struktura i funkcje

Płytka SOI składa się z trzech głównych warstw: górnej warstwy krzemu, warstwy izolacyjnej (zwykle dwutlenku krzemu) i luzem podłoża krzemowego. Górna warstwa krzemu, czyli warstwa urządzenia, służy jako obszar aktywny, w którym wytwarzane są urządzenia półprzewodnikowe. Warstwa izolacyjna (SiO₂) działa jak bariera izolująca elektrycznie, zapewniając oddzielenie górnej warstwy krzemu od krzemu w masie, który działa jako mechaniczne wsparcie dla płytki.

Kluczowe cechy płytki SOI firmy Semicorex obejmują:

Warstwa urządzenia: Górna warstwa krzemu jest zazwyczaj cienka i ma grubość od kilkudziesięciu nanometrów do kilku mikrometrów, w zależności od zastosowania. Ta cienka warstwa krzemu umożliwia szybkie przełączanie i niskie zużycie energii w tranzystorach i innych urządzeniach półprzewodnikowych.

Warstwa izolacyjna (SiO₂): Warstwa izolacyjna ma zazwyczaj grubość od 100 nm do kilku mikrometrów. Ta warstwa dwutlenku krzemu zapewnia izolację elektryczną pomiędzy aktywną warstwą wierzchnią a masowym podłożem krzemowym, pomagając zmniejszyć pojemność pasożytniczą i poprawiając wydajność urządzenia.

Podłoże krzemowe luzem: Podłoże krzemowe luzem zapewnia wsparcie mechaniczne i jest zwykle grubsze niż warstwa urządzenia. Można go również dostosować do konkretnych zastosowań, dostosowując jego rezystywność i grubość.

Opcje dostosowywania: Semicorex oferuje różnorodne opcje dostosowywania, w tym różne grubości warstwy krzemu, grubości warstwy izolacyjnej, średnice płytek (zwykle 100 mm, 150 mm, 200 mm i 300 mm) oraz orientację płytek. Dzięki temu możemy dostarczać płytki SOI odpowiednie do szerokiego zakresu zastosowań, od badań i rozwoju na małą skalę po produkcję na dużą skalę.

Materiał wysokiej jakości: nasze płytki SOI są produkowane z krzemu o wysokiej czystości, co zapewnia niską gęstość defektów i wysoką jakość krystaliczną. Skutkuje to doskonałą wydajnością urządzenia i wydajnością podczas produkcji.

Zaawansowane techniki łączenia: Semicorex wykorzystuje zaawansowane techniki łączenia, takie jak SIMOX (oddzielenie przez implantację tlenu) lub technologię Smart Cut™ do wytwarzania płytek SOI. Metody te zapewniają doskonałą kontrolę grubości krzemu i warstw izolacyjnych, zapewniając spójne, wysokiej jakości płytki odpowiednie do najbardziej wymagających zastosowań półprzewodników.

Zastosowania w przemyśle półprzewodników

Płytki SOI mają kluczowe znaczenie w wielu zaawansowanych zastosowaniach półprzewodników ze względu na ich ulepszone właściwości elektryczne i doskonałą wydajność w środowiskach o wysokiej częstotliwości, małej mocy i dużych prędkościach. Poniżej znajdują się niektóre z kluczowych zastosowań płytek SOI firmy Semicorex:

Urządzenia RF i mikrofalowe: Warstwa izolacyjna płytek SOI pomaga zminimalizować pojemność pasożytniczą i zapobiegać degradacji sygnału, dzięki czemu idealnie nadają się do urządzeń RF (częstotliwości radiowej) i mikrofalowych, w tym wzmacniaczy mocy, oscylatorów i mikserów. Urządzenia te charakteryzują się lepszą izolacją, co skutkuje wyższą wydajnością i niższym zużyciem energii.

Urządzenia zasilające: Połączenie warstwy izolacyjnej i cienkiej górnej warstwy krzemu w płytkach SOI pozwala na lepsze zarządzanie ciepłem, dzięki czemu idealnie nadają się do urządzeń zasilających wymagających wydajnego odprowadzania ciepła. Zastosowania obejmują tranzystory polowe MOSFET mocy (tranzystory polowe z efektem metalowo-tlenkowo-półprzewodnikowym), które charakteryzują się zmniejszonymi stratami mocy, szybszymi prędkościami przełączania i lepszą wydajnością cieplną.

MEMS (systemy mikroelektromechaniczne): Płytki SOI są szeroko stosowane w urządzeniach MEMS ze względu na dobrze określoną, cienką warstwę krzemową, którą można łatwo poddać mikroobróbce w celu utworzenia złożonych struktur. Urządzenia MEMS oparte na SOI można znaleźć w czujnikach, siłownikach i innych systemach wymagających dużej precyzji i niezawodności mechanicznej.

Zaawansowana logika i technologia CMOS: Płytki SOI są wykorzystywane w zaawansowanych technologiach logiki CMOS (komplementarnych półprzewodników metalowo-tlenkowych) do produkcji szybkich procesorów, urządzeń pamięci i innych układów scalonych. Niska pojemność pasożytnicza i zmniejszone zużycie energii płytek SOI pomagają osiągnąć szybsze prędkości przełączania i większą efektywność energetyczną, co jest kluczowym czynnikiem w elektronice nowej generacji.

Optoelektronika i fotonika: Wysokiej jakości krzem krystaliczny w płytkach SOI sprawia, że ​​nadają się one do zastosowań optoelektronicznych, takich jak fotodetektory i złącza optyczne. Zastosowania te korzystają z doskonałej izolacji elektrycznej zapewnianej przez warstwę izolacyjną oraz możliwości integracji zarówno komponentów fotonicznych, jak i elektronicznych w tym samym chipie.

Urządzenia pamięci: Płytki SOI są również używane w zastosowaniach pamięci nieulotnej, w tym w pamięci flash i SRAM (statyczna pamięć o dostępie swobodnym). Warstwa izolacyjna pomaga zachować integralność urządzenia, zmniejszając ryzyko zakłóceń elektrycznych i przesłuchów.

Płytki SOI firmy Semicorex stanowią zaawansowane rozwiązanie dla szerokiej gamy zastosowań półprzewodników, od urządzeń RF po elektronikę mocy i MEMS. Dzięki wyjątkowym właściwościom użytkowym, w tym niskiej pojemności pasożytniczej, zmniejszonemu zużyciu energii i doskonałemu zarządzaniu temperaturą, płytki te zapewniają zwiększoną wydajność i niezawodność urządzenia. Płytki SOI firmy Semicorex, które można dostosować do konkretnych potrzeb klienta, są idealnym wyborem dla producentów poszukujących wysokowydajnych substratów do elektroniki nowej generacji.
