I Podłoża

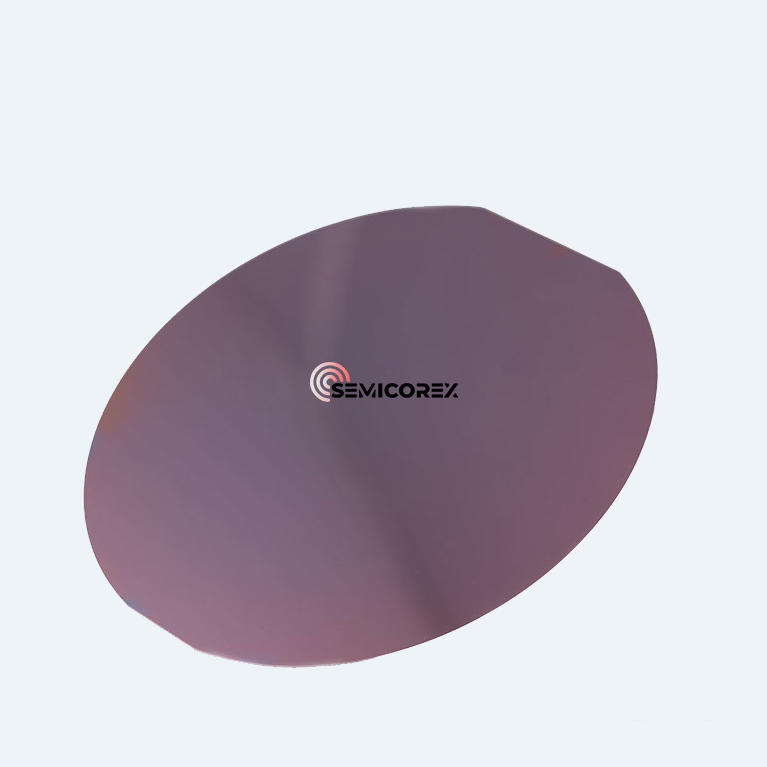

Substrat Semicorex Si jest kluczowym składnikiem w produkcji urządzeń półprzewodnikowych, ogniw słonecznych i różnych komponentów elektronicznych. Doskonałe właściwości półprzewodnikowe krzemu w połączeniu z jego stabilnością termiczną i mechaniczną sprawiają, że jest to najczęściej stosowany materiał podłoża w elektronice. W zastosowaniach obejmujących szeroką gamę technologii – takich jak układy scalone (IC), fotowoltaika słoneczna i urządzenia zasilające – podłoże Si odgrywa fundamentalną rolę w wydajności, wydajności i niezawodności urządzeń półprzewodnikowych. Nasze podłoże Si zostało zaprojektowane tak, aby spełniać rygorystyczne wymagania współczesnej elektroniki i zapewniać optymalną bazę dla zaawansowanych zastosowań w technologii półprzewodników.

Funkcje i specyfikacje

Materiał o wysokiej czystości:Nasze podłoża Si są produkowane przy użyciu krzemu o wysokiej czystości, co zapewnia minimalną ilość zanieczyszczeń, które mogłyby mieć wpływ na właściwości elektryczne. Ten materiał o wysokiej czystości zapewnia doskonałą przewodność cieplną i minimalizuje niepożądane zakłócenia elektroniczne, co ma kluczowe znaczenie w zastosowaniach o wysokiej wydajności.

Zoptymalizowana orientacja kryształów:Podłoże Si jest dostępne w różnych orientacjach kryształów, w tym (100), (110) i (111), każdy dostosowany do różnych zastosowań. Na przykład orientacja (100) jest szeroko stosowana w produkcji CMOS, podczas gdy (111) jest często preferowana w zastosowaniach wymagających dużej mocy. Wybór ten umożliwia użytkownikom dostosowanie podłoża do konkretnych wymagań urządzenia.

Jakość i płaskość powierzchni:Uzyskanie gładkiej, pozbawionej defektów powierzchni jest niezbędne dla optymalnej wydajności urządzenia. Nasze podłoża Si są precyzyjnie polerowane i poddawane obróbce, aby zapewnić niską chropowatość powierzchni i wysoką płaskość. Cechy te przyczyniają się do efektywnego osadzania warstw epitaksjalnych, minimalizując defekty w kolejnych warstwach.

Stabilność termiczna:Właściwości termiczne krzemu sprawiają, że nadaje się on do urządzeń wymagających niezawodnego działania w różnych temperaturach. Nasze podłoże Si utrzymuje stabilność w procesach wysokotemperaturowych, takich jak utlenianie i dyfuzja, dzięki czemu jest w stanie wytrzymać wymagania złożonej produkcji półprzewodników.

Opcje dostosowywania:Oferujemy podłoża Si w różnych grubościach, średnicach i poziomach domieszkowania. Opcje dostosowywania pozwalają producentom zoptymalizować podłoże pod kątem określonych właściwości elektrycznych, takich jak rezystywność i stężenie nośnika, które mają kluczowe znaczenie przy dostrajaniu wydajności urządzeń elektronicznych.

Aplikacje

Układy scalone (IC):Podłoże Si jest podstawowym materiałem w produkcji układów scalonych, zapewniającym stabilną i jednolitą podstawę dla urządzeń takich jak procesory, układy pamięci i czujniki. Jego doskonałe właściwości elektroniczne pozwalają na precyzyjną kontrolę nad parametrami urządzenia, niezbędnymi do gęstego upakowania tranzystorów w nowoczesnych układach scalonych.

Urządzenia zasilające:Podłoża Si są często stosowane w urządzeniach półprzewodnikowych mocy, takich jak MOSFET i IGBT, gdzie niezbędna jest wysoka przewodność cieplna i wytrzymałość mechaniczna. Urządzenia zasilające wymagają podłoży odpornych na wysokie napięcia i prądy, a nasze podłoża Si zapewniają wyjątkową wydajność w tych wymagających środowiskach.

Ogniwa fotowoltaiczne:Krzem jest najczęściej stosowanym materiałem w ogniwach fotowoltaicznych ze względu na jego skuteczność w przekształcaniu światła słonecznego w energię elektryczną. Nasze podłoża Si zapewniają stabilną bazę o wysokiej czystości niezbędną do zastosowań w ogniwach słonecznych, umożliwiając efektywną absorpcję światła i wysoką wydajność energetyczną, przyczyniając się w ten sposób do produkcji energii odnawialnej.

Systemy mikroelektromechaniczne (MEMS):Urządzenia MEMS często opierają się na podłożach Si ze względu na ich stabilność, łatwość mikroobróbki i kompatybilność z konwencjonalnymi procesami półprzewodnikowymi. Zastosowania w czujnikach, siłownikach i urządzeniach mikroprzepływowych korzystają z trwałości i precyzji podłoża Si.

Urządzenia optoelektroniczne:W przypadku diod elektroluminescencyjnych (LED) i diod laserowych Si Substrate oferuje platformę kompatybilną z różnymi procesami osadzania cienkowarstwowego. Jego właściwości termiczne i elektryczne umożliwiają niezawodne działanie w zastosowaniach optoelektronicznych.
