Płyty grafitowe pokryte SiC

Płyty grafitowe pokryte Semicorex SiC zostały zaprojektowane, aby sprostać tym wyzwaniom, służąc jako wysoce precyzyjny interfejs pomiędzy elementami grzejnymi reaktora a samą płytką.

1. ZaawansowanePowłoka CVDTechnologia:

Wydajność naszych płyt jest zakorzeniona w jakości warstwy węglika krzemu. Stosujemy wysokotemperaturowy proces chemicznego osadzania z fazy gazowej (CVD) przy użyciu gazów prekursorowych o wysokiej czystości (zwykle metylotrichlorosilan, CH3SiCl3).

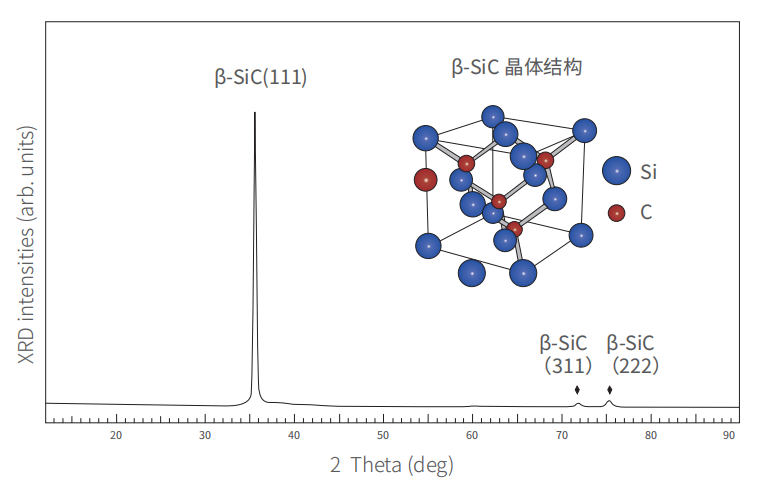

Struktura krystaliczna: Osadzamy sześcienną fazę $\beta$-SiC o dużej gęstości. Ta specyficzna struktura krystaliczna zapewnia najwyższą możliwą twardość i odporność chemiczną.

Uszczelnienie bez porów: W przeciwieństwie do powłok natryskiwanych lub spiekanych, nasz proces CVD tworzy molekularnie związaną, nieporowatą powierzchnię, która eliminuje „pułapki gazowe”, zapewniając, że w reaktorze panuje bardzo wysoki poziom próżni bez odgazowania.

Morfologia powierzchni: Powłoka została zaprojektowana z kontrolowaną chropowatością powierzchni ($R_a$), zoptymalizowaną w celu zapewnienia wystarczającego tarcia dla stabilnego umieszczenia płytki, pozostając jednocześnie wystarczająco gładką, aby zapobiec uwięzieniu cząstek.

2. Konstrukcja mechaniczna i kompatybilność zautomatyzowanej obsługi

Nowoczesne reaktory epitaksyjne (takie jak te firmy AMAT, TEL czy Aixtron) opierają się na obsłudze robotycznej. Jak widać w naszych precyzyjnie obrobionych płytkach, każde nacięcie i otwór ma kluczowe znaczenie dla sprawności narzędzia.

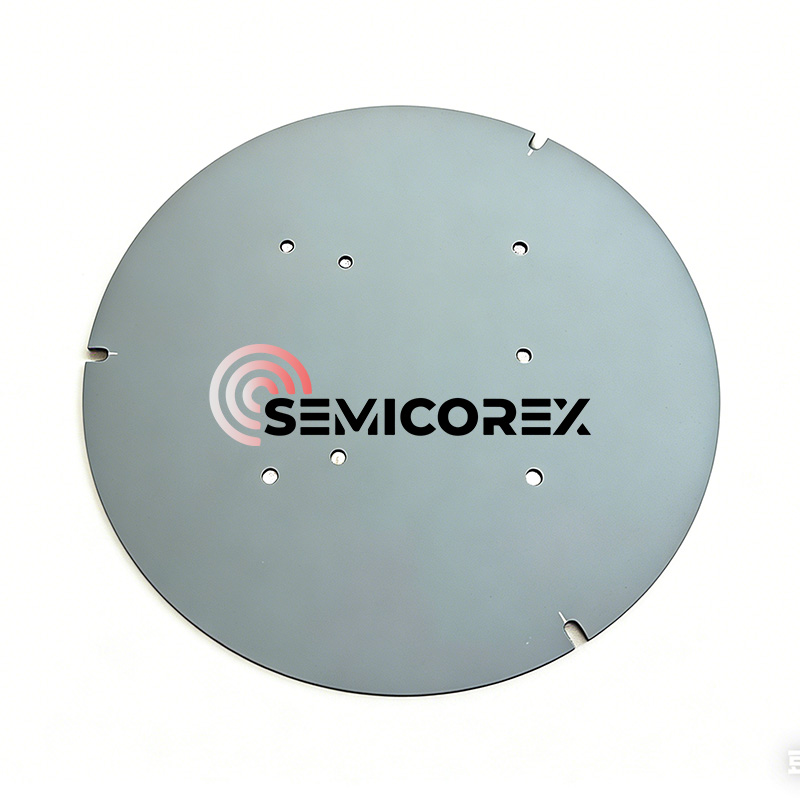

Zintegrowane funkcje wyrównywania: Nasze płyty posiadają wycięcia i otwory montażowe wykonane metodą CNC (jak widać na zdjęciu produktu), które zapewniają idealne wyśrodkowanie podczas obrotu z dużą prędkością.

Płaskość i równoległość: Utrzymujemy globalną tolerancję płaskości <20 μm. Jest to istotne, ponieważ każde niewielkie nachylenie płytki prowadzi do gradientu temperatury na płytce, co skutkuje „liniami poślizgu” i nierównym wzrostem epitaksjalnym.

Optymalizacja masy termicznej: Poprzez precyzyjne pocienienie rdzenia grafitowego optymalizujemy masę termiczną płyt grafitowych pokrytych SiC, umożliwiając szybsze czasy rozruchu i zatrzymania, co bezpośrednio zwiększa liczbę partii dziennie.

3. Odporność chemiczna w środowiskach agresywnych

Procesy epitaksjalne są z natury korozyjne. NaszPokryty SiCPłyty grafitowe są specjalnie testowane pod kątem najbardziej agresywnych gazów czyszczących i procesowych:

Odporność na wodór (H2): W temperaturze 1600 ℃ wodór może trawić standardowe materiały. Nasza powłoka β-SiC pozostaje obojętna, chroniąc rdzeń grafitowy przed przerzedzeniem strukturalnym.

Czyszczenie parą HCl: Aby usunąć „pasożytniczy” wzrost SiC pomiędzy partiami, w reaktorach często stosuje się trawienie HCl. Grubość naszej powłoki (>100 μm) zapewnia znaczny „margines zużycia”, pozwalający na wykonanie setek cykli czyszczenia, zanim płyta będzie wymagała renowacji.

4. Maksymalizacja zwrotu z inwestycji poprzez zarządzanie cyklem życia

Przejście na nasze płytki o wysokiej czystości zapewnia jasną ścieżkę do obniżenia kosztów posiadania (CoO):

Poprawa wydajności: Zmniejszona liczba stref „wykluczenia krawędzi” dzięki lepszej równomierności termicznej.

Wydłużona żywotność: Nasze płyty zwykle wytrzymują 2-3 razy dłużej niż alternatywy wiązane tlenkiem lub o standardowej czystości.

Kontrola zanieczyszczeń: Niższe ślady metali (Fe, Ni, Cr < 0,1 ppm) powodują większą ruchliwość nośnika w końcowym urządzeniu półprzewodnikowym.

Uwaga eksperta: Aby zmaksymalizować żywotność płyt grafitowych pokrytych SiC, zalecamy protokół termiczny „miękkiego startu” dla nowych płyt, aby umożliwić kontrolowany rozkład naprężeń w warstwie CVD.
