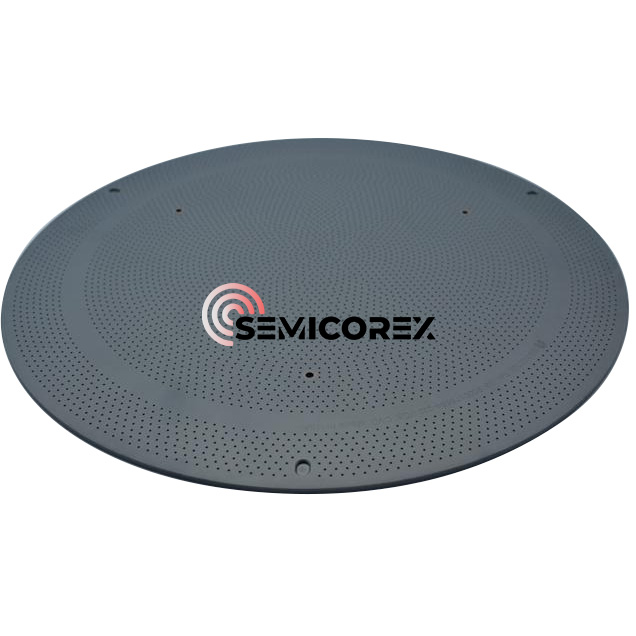

Płyta rozdzielcza gazu SiC

W procesach epitaksji półprzewodników równomierność przepływu gazu jest jednym z najważniejszych czynników wpływających na jakość folii, stałą grubość i wydajność płytki. Płyta rozprowadzająca gaz SiC, często nazywana płytą prysznicową, została specjalnie zaprojektowana w celu równomiernego rozprowadzania gazów procesowych na powierzchni płytki przy jednoczesnym zachowaniu stabilności w ekstremalnych warunkach procesowych.

Płyty rozdzielcze gazu Semicorex SiC są przeznaczone do wysokotemperaturowych reaktorów epitaksji krzemowej pracujących w temperaturze powyżej 1400°C. Wyprodukowano przy użyciu podłoży z grafitu izotropowego o wysokiej czystości i zabezpieczono gęstą powłokąPowłoka z węglika krzemu metodą chemicznego osadzania z fazy gazowej (CVD).komponenty te zapewniają wyjątkową odporność na korozję, kontrolę zanieczyszczeń i długoterminową niezawodność w wymagających środowiskach półprzewodników.

Technologia powlekania CVD SiC

Podstawową zaletą płyty dystrybucyjnej gazu SiC jest zaawansowana technologia powlekania.

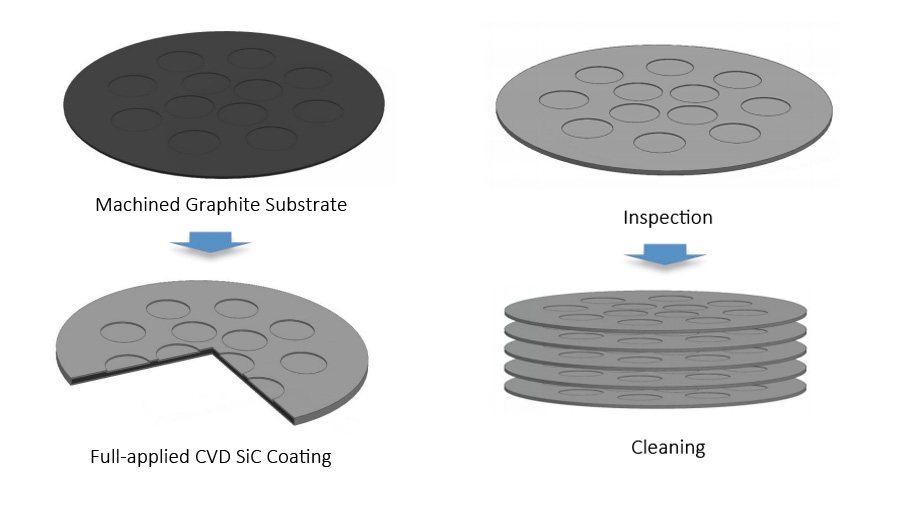

Warstwa węglika krzemu o wysokiej czystości jest osadzana na powierzchni grafitu izotropowego za pomocą procesu chemicznego osadzania z fazy gazowej (CVD). Powłoka ta tworzy gęstą i bardzo jednolitą barierę ochronną, która znacznie poprawia wydajność komponentów w agresywnych warunkach procesu.

Typowe właściwości powłoki obejmują:

Grubość powłoki: około 100 µm

Regulowany zakres grubości: 40–200 µm

Wysoka gęstość powłoki

Doskonała jednolitość grubości

Silna przyczepność do podłoża grafitowego

Powierzchnia o bardzo wysokiej czystości

Warstwa CVD SiC skutecznie izoluje grafitowy materiał bazowy od reaktywnych gazów procesowych, radykalnie poprawiając odporność na korozję i żywotność.

Ochrona podłoża grafitowego

Grafit jest szeroko stosowany w sprzęcie do epitaksji ze względu na jego doskonałe właściwości termiczne i odporność na ekstremalne temperatury. Jednakże niezabezpieczony grafit jest podatny na erozję i ataki chemiczne podczas długotrwałego narażenia na gazy technologiczne.

W miarę rozkładu grafit może wytwarzać cząstki, które zanieczyszczają płytki i negatywnie wpływają na wydajność urządzenia.

Powłoka CVD SiC spełnia wiele funkcji ochronnych:

Zapobiega bezpośredniemu narażeniu grafitu na działanie reaktywnych gazów

Zmniejsza wytwarzanie cząstek

Zwiększa odporność na trawienie chemiczne

Wydłuża żywotność podzespołów

Utrzymuje czystość komory

Ochrona ta staje się coraz ważniejsza w zaawansowanej produkcji półprzewodników, gdzie nawet mikroskopijne zanieczyszczenia mogą mieć wpływ na jakość produktu.

Precyzyjna produkcja i dostosowywanie

Semicorex produkuje płyty rozdzielcze gazu SiC pod ścisłą kontrolą tolerancji wymiarowych, jednorodności powłoki i geometrii otworów.

Opcje dostosowywania obejmują:

8-calowe platformy reaktorów

12-calowe platformy reaktorów

Niestandardowe średnice

Indywidualne wzory otworów

Projekty dystrybucji gazu dostosowane do konkretnego zastosowania

Wymagania dotyczące zmiennej grubości powłoki

Specjalistyczne funkcje montażu

Ta elastyczność umożliwia optymalizację dla różnych architektur reaktorów i warunków procesu.

Aplikacje

Płyty dystrybucyjne gazu SiC są szeroko stosowane w:

• Systemy epitaksji krzemowej
• Półprzewodnikowe reaktory CVD
• Sprzęt do osadzania w wysokiej temperaturze
• Zaawansowane systemy przetwarzania wafli
• Produkcja półprzewodników mocy
• Produkcja półprzewodników złożonych

Ich zdolność do łączenia kontroli przepływu gazu z odpornością na zanieczyszczenia czyni je krytycznym elementem nowoczesnej produkcji półprzewodników.
