Ceramiczna szyna prowadząca SiC

Ceramiczna szyna prowadząca Semicorex SiC to precyzyjny element ruchu liniowego wykonany z materiału o dużej gęstościceramika z węglika krzemutworzywo. W połączeniu z technologią flotacji powietrznej i precyzyjnymi systemami sprzężenia zwrotnego szyna prowadząca umożliwia bezdotykowy ruch przy praktycznie zerowym tarciu i minimalnych wibracjach.

W przeciwieństwie do konwencjonalnych metalowych szyn prowadzących, ceramiczne szyny prowadzące SiC oferują znacznie lepszą stabilność termiczną, sztywność i płaskość. Podczas pracy sprężony gaz tworzy dynamiczną i statyczną warstwę powietrza pod ciśnieniem pomiędzy ruchomą platformą a powierzchnią prowadnicy, umożliwiając płynny i bardzo dokładny ruch liniowy bez kontaktu mechanicznego.

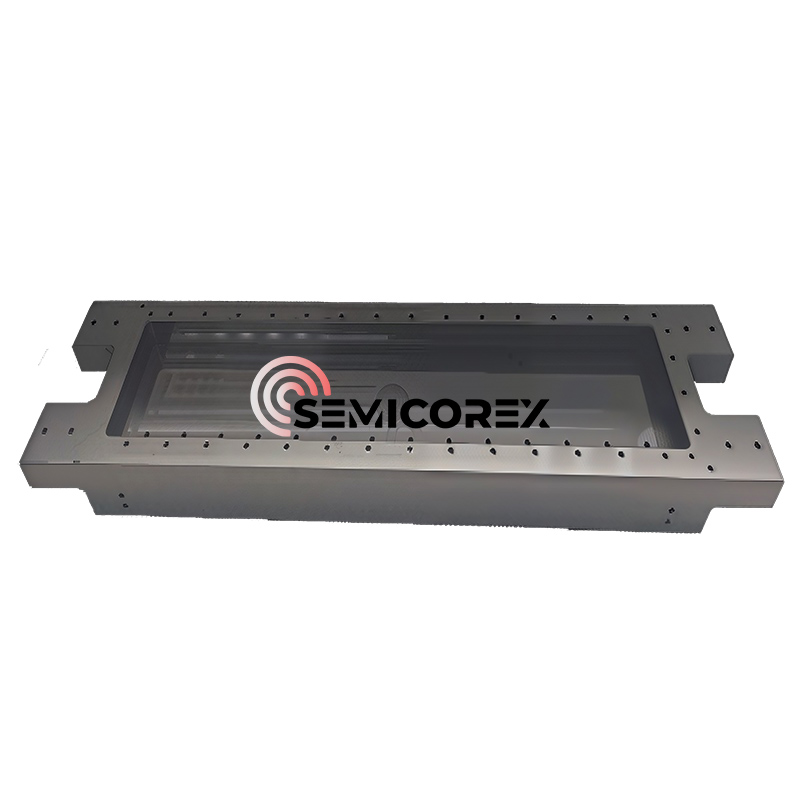

Pokazany produkt charakteryzuje się wysoce precyzyjną konstrukcją, odpowiednią do zaawansowanych platform pozycjonowania i systemów ruchu na łożyskach powietrznych, gdzie krytyczna jest dokładność na poziomie nanometrów i długoterminowa stabilność.

 Kluczowe cechy ceramicznych szyn prowadzących SiC

Ultralekka konstrukcja

Ceramika z węglika krzemułączą wysoką wytrzymałość ze stosunkowo niską gęstością, dzięki czemu system szyn prowadzących może osiągnąć lekką konstrukcję przy jednoczesnym zachowaniu wyjątkowej sztywności.

Lekka konstrukcja pomaga poprawić:

* Szybkość reakcji na ruch

* Dynamiczna wydajność

* Możliwość przyspieszenia

* Efektywność energetyczna

To sprawia, że ​​ceramiczne szyny prowadzące SiC doskonale nadają się do szybkich, precyzyjnych systemów automatyki.

Bardzo wysoka stabilność

Jedną z najważniejszych zalet ceramicznych szyn prowadzących SiC jest ich wyjątkowa stabilność konstrukcyjna. Materiał wykazuje doskonałą odporność na odkształcenia pod wpływem obciążeń termicznych i mechanicznych.

W środowiskach produkcji ultraprecyzyjnej nawet mikroskopijne zmiany wymiarów mogą mieć wpływ na dokładność pozycjonowania. Ceramika SiC pomaga utrzymać stabilne parametry geometryczne przez dłuższy czas pracy.

Niezwykle niski współczynnik rozszerzalności cieplnej

Węglik krzemu ma bardzo niski współczynnik rozszerzalności cieplnej w porównaniu z metalami takimi jak stal czy aluminium. Dzięki temu szyna prowadząca zachowuje spójność wymiarową nawet pod wpływem wahań temperatury.

Niska rozszerzalność cieplna jest szczególnie ważna w:

* Sprzęt do litografii półprzewodnikowej

* Precyzyjne układy optyczne

* Platformy inspekcyjne płytek

* Współrzędnościowe systemy pomiarowe

* Sprzęt do obróbki laserowej

Stabilność termiczna bezpośrednio przyczynia się do poprawy precyzji pozycjonowania i powtarzalności procesu.

 Wysoka sztywność i wytrzymałość mechaniczna

Ceramiczne szyny prowadzące SiC charakteryzują się wyjątkowo wysoką sztywnością i wytrzymałością mechaniczną. Sztywna konstrukcja minimalizuje zginanie, wibracje i deformacje podczas pracy.

Wysoka sztywność pomaga zapewnić:

* Dokładny ruch liniowy

* Stabilne wsparcie obciążenia

* Zmniejszone wibracje

* Poprawiona precyzja dynamiczna

Ta cecha jest niezbędna w przypadku zaawansowanych systemów ruchu wymagających dokładności pozycjonowania na poziomie submikronowym lub nanometrowym.

Wysoka gęstość i doskonała jakość powierzchni

Gęsta struktura ceramiczna SiC zapewnia doskonałą odporność na zużycie, odporność na korozję i integralność wymiarową. Precyzyjna technologia obróbki pozwala powierzchni szyny prowadzącej osiągnąć wyjątkowo wysoką płaskość i równoległość.

Płaskość i równoległość może sięgać do 1 mikrona, spełniając rygorystyczne wymagania ultraprecyzyjnych zastosowań przemysłowych.

Wysokiej jakości wykończenie powierzchni poprawia również stabilność filmu powietrznego w układach łożysk powietrznych, przyczyniając się do płynniejszego ruchu i lepszej wydajności pozycjonowania.

Zalety technologii łożysk powietrznych

Ceramiczne szyny prowadzące SiC zazwyczaj wykorzystują technologię flotacji powietrznej, aby osiągnąć ruch bezdotykowy. Tworząc cienką warstwę sprężonego powietrza pomiędzy powierzchniami, system eliminuje bezpośrednie tarcie mechaniczne.

W porównaniu z tradycyjnymi systemami prowadnic tocznych, szyny prowadzące na łożyskach powietrznych zapewniają kilka ważnych zalet:

* Ruch bez tarcia

* Wibracje bliskie zeru

* Zmniejszone wytwarzanie cząstek

* Brak zużycia mechanicznego

* Ultrapłynny ruch

* Niższe wymagania konserwacyjne

* Dłuższa żywotność

Korzyści te są szczególnie cenne w środowiskach pomieszczeń czystych półprzewodników i zakładach produkcji precyzyjnej.

Zastosowania ceramicznych szyn prowadzących SiC

Ceramiczne szyny prowadzące SiC są szeroko stosowane w branżach wymagających ultrawysokiej precyzji i stabilności ruchu, w tym:

* Produkcja płytek półprzewodnikowych

* Systemy litograficzne

* Sprzęt do kontroli płytek

* Precyzyjne przyrządy optyczne

* Produkcja wyświetlaczy płaskich

* Systemy obróbki laserowej

* Współrzędnościowe maszyny pomiarowe

* Platformy precyzyjnej automatyzacji

* Precyzyjny sprzęt lotniczy

Nadają się szczególnie do zaawansowanych procesów półprzewodnikowych, gdzie krytyczne znaczenie ma szybkie pozycjonowanie, tłumienie drgań i stabilność termiczna.
