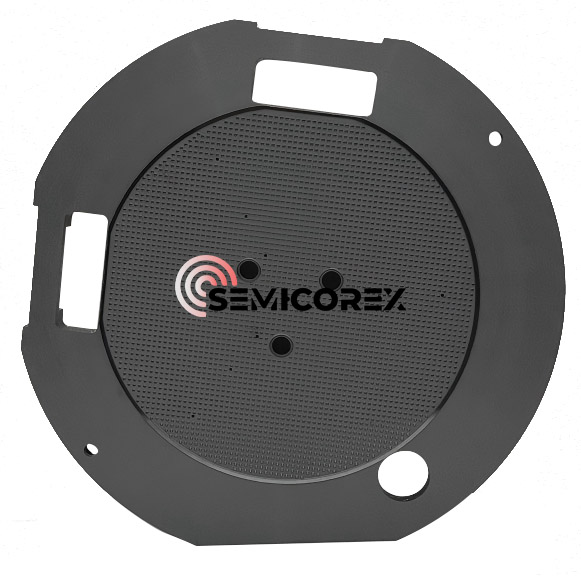

Ceramiczny uchwyt próżniowy SiC

Dążąc do przestrzegania prawa Moore'a, zakłady produkujące półprzewodniki potrzebują platform do utrzymywania płytek, które są w stanie wytrzymać duże siły mechaniczne i pozostać płaskie, bez nierówności i spadków. Ceramiczny uchwyt próżniowy Semicorex SiC stanowi idealne rozwiązanie zastępujące tradycyjne uchwyty z tlenku glinu i stali nierdzewnej; zapewnią niezbędny stosunek sztywności do masy i nie będą reagować chemicznie, co jest niezbędne przy obróbce płytek o średnicy 300 mm i większej.

1. Zalety materiałowe dzięki zastosowaniu spiekanego gęstego węglika krzemu (SSiC).

Podstawowym elementem naszegoCeramika SiCUchwyt próżniowy jest spiekanyWęglik krzemu, materiał zdefiniowany przez bardzo silne wiązanie kowalencyjne. Nasz SSiC nie jest porowaty ani związany reakcyjnie; raczej jest spiekany w temperaturze > 2000 stopni Celsjusza, aby osiągnąć niemal teoretyczną gęstość (> 3,10 g/cm3) — mówiąc najprościej, jest solidniejszy niż inne materiały używane do produkcji uchwytów próżniowych.

Wyjątkowa sztywność mechaniczna.

Moduł Younga SSiC wynosi około 420 GPa, co czyni go znacznie sztywniejszym niż tlenek glinu (około 380 GPa). Ze względu na wysoki moduł sprężystości nasze uchwyty pozostaną stabilne zarówno w warunkach próżni, jak i przy dużych prędkościach obrotowych i nie ulegną odkształceniu; w związku z tym wafle nie będą „chrupać” (tj. nie wypaczają się) i zawsze będą miały równomierny kontakt na całej swojej powierzchni.

Stabilność termiczna i niski współczynnik CTE

W procesach obejmujących promieniowanie UV o dużej intensywności lub ciepło wywołane tarciem, rozszerzalność cieplna może prowadzić do błędów nakładki. Nasze uchwyty SiC posiadają niski współczynnik rozszerzalności cieplnej (CTE) wynoszący 4,0 x 10^{-6}/K, w połączeniu z wysoką przewodnością cieplną (>120W/m·K). Ta kombinacja pozwala uchwytowi szybko rozproszyć ciepło, zachowując stabilność wymiarową podczas długotrwałych cykli litograficznych lub metrologicznych.

2. Inżynieria precyzyjna i projektowanie

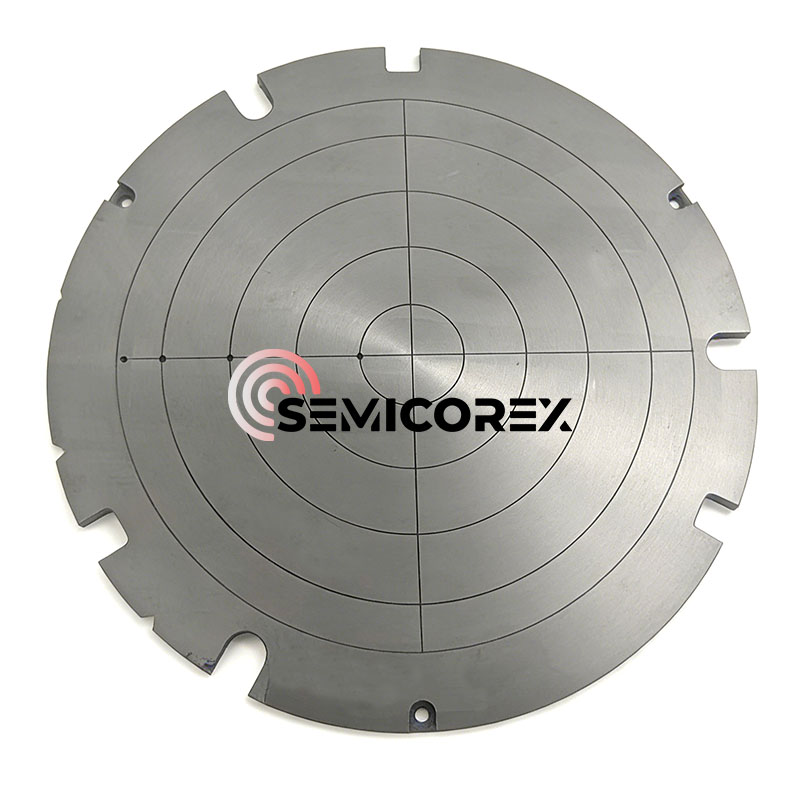

Jak widać na zdjęciu produktu, nasze uchwyty próżniowe charakteryzują się skomplikowaną siecią koncentrycznych i promieniowych kanałów próżniowych. Są one obrabiane CNC z niezwykłą precyzją, aby zapewnić równomierne ssanie na płytce, minimalizując zlokalizowane punkty naprężeń, które mogłyby prowadzić do pęknięcia płytki.

Płaskość submikronowa: Wykorzystujemy zaawansowane techniki szlifowania i docierania diamentem, aby osiągnąć globalną płaskość <1 μm. Ma to kluczowe znaczenie dla utrzymania głębi ogniskowej wymaganej w zaawansowanych węzłach litograficznych.

Zmniejszenie masy (opcjonalnie): Aby dostosować się do etapów o dużym przyspieszeniu w stepperach i skanerach, oferujemy wewnętrzne „lekkie” struktury o strukturze plastra miodu, które zmniejszają masę bez uszczerbku dla sztywności strukturalnej.

Nacięcia do ustawiania obwodu: Zintegrowane nacięcia umożliwiają bezproblemową integrację z zrobotyzowanymi efektorami końcowymi i czujnikami wyrównania w narzędziu procesowym.

3. Krytyczne zastosowania w łańcuchu dostaw półprzewodników

Nasze ceramiczne uchwyty próżniowe SiC stanowią standard branżowy dla:

Wafer Thinning & Grinding (CMP): Zapewnia sztywne podparcie niezbędne do cienkiego wafla do poziomu mikrona bez odpryskiwania krawędzi.

Litografia (stepery/skanery): Działa jako ultrapłaski „stolik” zapewniający precyzyjne ogniskowanie lasera w węzłach o długości poniżej 7 nm.

Metrologia i AOI: Zapewnienie idealnie płaskich płytek na potrzeby kontroli w wysokiej rozdzielczości i mapowania defektów.

Krojenie w kostkę: Zapewnia stabilne ssanie podczas szybkich operacji krojenia mechanicznego lub laserowego.

W Semicorex rozumiemy, że uchwyt próżniowy jest tak dobry, jak jego integralność powierzchni. Każdy uchwyt przechodzi wieloetapowy proces kontroli jakości:

Interferometria laserowa: w celu sprawdzenia płaskości na całej średnicy.

Testowanie szczelności helu: Zapewnienie doskonałej szczelności i wydajności kanałów próżniowych.

Czyszczenie pomieszczeń czystych: Przetwarzane w środowiskach klasy 100, aby zapewnić brak zanieczyszczeń metalicznych lub organicznych.

Nasz zespół inżynierów ściśle współpracuje z producentami narzędzi OEM w celu dostosowania wzorów szczelin, wymiarów i interfejsów montażowych. Wybierając Semicorex, inwestujesz w komponent, który skraca przestoje, poprawia dokładność nakładania i obniża całkowity koszt posiadania dzięki wyjątkowej trwałości.
