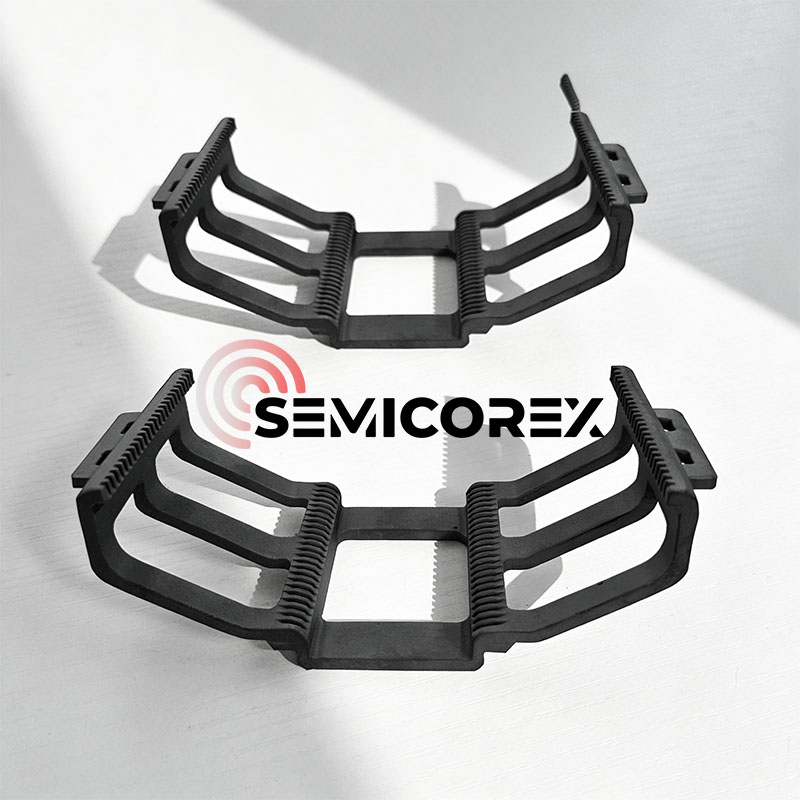

Bagażnik do łodzi waflowych SiC

W szybko rozwijającym się środowisku produkcji półprzewodników – w szczególności w produkcji urządzeń zasilających SiC i GaN do pojazdów elektrycznych, infrastruktury 5G i energii odnawialnej – niezawodność sprzętu do obsługi płytek nie podlega negocjacjom. Semicorex SiC Wafer Boat Carrier reprezentuje szczyt inżynierii materiałowej, zaprojektowany w celu zastąpienia tradycyjnych komponentów kwarcowych i grafitowych w środowiskach o wysokiej temperaturze i wysokiej czystości.

Dlaczego węglik krzemu jest wyborem branżowym

W miarę jak węzły półprzewodników kurczą się, a rozmiary płytek zbliżają się do 200 mm (8 cali), ograniczenia termiczne i chemiczne kwarcu stają się wąskim gardłem. Nasz nośnik łodzi waflowych SiC został zaprojektowany przy użyciuSpiekany węglik krzemulub SiC pokryty metodą CVD, oferujący unikalne połączenie przewodności cieplnej, wytrzymałości mechanicznej i obojętności chemicznej.

1. Wyjątkowa stabilność termiczna

Tradycyjne materiały często ulegają „opadnięciu” lub deformacji pod wpływem ekstremalnych temperatur wymaganych do dyfuzji i wyżarzania. Nasz nośnik łodzi z waflami SiC zachowuje integralność strukturalną w temperaturach przekraczających 1600°C. Ta wysoka stabilność termiczna zapewnia, że ​​szczeliny na płytki pozostają idealnie wyrównane, zapobiegając „grzechotaniu” lub zakleszczaniu się płytek podczas zautomatyzowanych, robotycznych transferów.

2. Wysoka czystość i niskie zanieczyszczenie

W środowisku pomieszczeń czystych cząsteczki są wrogiem wydajności. Nasze łodzie przechodzą opatentowany proces powlekania CVD (chemiczne osadzanie z fazy gazowej). Tworzy to gęstą, nieporowatą powierzchnię, która działa jak bariera przed odgazowaniem zanieczyszczeń. Dzięki wyjątkowo niskiemu poziomowi zanieczyszczeń metalicznych nasze nośniki zapewniają, że płytki — czy to krzem, czy węglik krzemu — pozostaną wolne od zanieczyszczeń krzyżowych podczas krytycznych cykli wysokiej temperatury.

3. Dopasowany CTE (współczynnik rozszerzalności cieplnej)

Jedną z głównych przyczyn naprężeń i linii poślizgu płytki jest niedopasowanie rozszerzalności cieplnej pomiędzy nośnikiem a płytką. Nasze łodzie SiC zostały zaprojektowane ze współczynnikiem CTE, który jest bardzo zbliżony do płytek SiC. Ta synchronizacja minimalizuje naprężenia mechaniczne podczas szybkich faz nagrzewania i chłodzenia (RTP), znacznie poprawiając ogólną wydajność matrycy.

Kluczowe dane techniczne

Zastosowania w zaawansowanej produkcji

Nasze nośniki łodzi waflowych SiC są zoptymalizowane pod kątem najbardziej wymagających procesów w „strefie gorącej” w fabryce:

• LPCVD i PECVD: Wysoka odporność na prekursory chemiczne zapobiega degradacji łodzi, zapewniając stałą żywotność zestawu procesowego.
• Utlenianie w wysokiej temperaturze: W przeciwieństwie do kwarcu, SiC nie ulega dewitryfikacji, zachowując swoją wytrzymałość przez tysiące cykli.
• Dyfuzja i wyżarzanie: Doskonała równomierność termiczna w całej łodzi zapewnia, że ​​każdy wafel w partii ma dokładnie taki sam profil termiczny.
• Epitaksja SiC: Specjalnie zaprojektowana, aby wytrzymać trudne warunki wymagane do wzrostu warstw epitaksjalnych na podłożach SiC.

Trwałość spotyka się z opłacalnością

Chociaż początkowa inwestycja w sprzęt SiC jest wyższa niż w przypadku kwarcu, całkowity koszt posiadania (TCO) jest znacznie niższy. Nasze nośniki są zbudowane z myślą o trwałości, często od 5 do 10 razy dłuższej niż tradycyjne materiały. Zmniejsza to częstotliwość przestojów narzędzia w celu wymiany części i minimalizuje ryzyko katastrofalnej awarii łodzi, która mogłaby zniszczyć całą partię drogich płytek.

Powierz swój proces sprawdzonej inżynierii

Rozumiemy, że w branży półprzewodników „wystarczająco dobre” nigdy nie wystarczy. Nasz proces produkcyjny obejmuje 100% kontrolę wymiarową CMM i czyszczenie ultradźwiękowe o wysokiej czystości przed pakowaniem próżniowym.

Niezależnie od tego, czy zwiększasz skalę linii urządzeń zasilających SiC o średnicy 200 mm, czy optymalizujesz starszy proces o średnicy 150 mm, nasz zespół inżynierów jest w stanie dostosować rozstaw szczelin, długość łodzi i konfiguracje uchwytów, aby dopasować je do konkretnych wymagań pieca.
